Come utilizzare l'opzione Regolazione automatica celle

Per ridimensionare automaticamente le celle di una griglia quando il risultato della divisione della griglia per la quota specificata delle celle non produce un numero intero, attenersi alla procedura indicata di seguito. È possibile regolare le dimensioni delle celle specificando la cella o la combinazione di celle di cui aumentare o ridurre le dimensioni in base al layout.

Ad esempio, se la griglia principale verticale in uno stile di assieme porta/finestra è lunga 5,18 m e si specifica una quota fissa di 91,44 cm per le celle, la griglia avrà cinque celle di 91,44 cm e uno spazio eccedente di 60,96 cm. Con l'opzione Regolazione automatica celle è possibile specificare il modo in cui lo spazio eccedente verrà distribuito.

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Fare clic sulla scheda Convenzioni design.
5. Nel riquadro sinistro, selezionare Divisioni in Definizioni elementi.
6. Selezionare una definizione di divisione o fare clic su per crearne una nuova.
7. Selezionare Quota cella fissa come tipo di divisione.
8. Selezionare Regolazione celle automatica e specificare la regolazione.

   Per...	Procedere nel modo seguente...
   Aggiungere lo spazio restante alle celle della griglia	Selezionare Aumenta, quindi selezionare le specifiche celle a cui aggiungere lo spazio.
   Eliminare lo spazio restante dalle celle della griglia	Selezionare Riduci, quindi selezionare le specifiche celle da cui rimuovere lo spazio. Infine, selezionare Mantieni almeno metà delle quote celle per controllare la riduzione delle celle.

   Le celle non selezionate mantengono il valore fisso specificato in Quota celle.

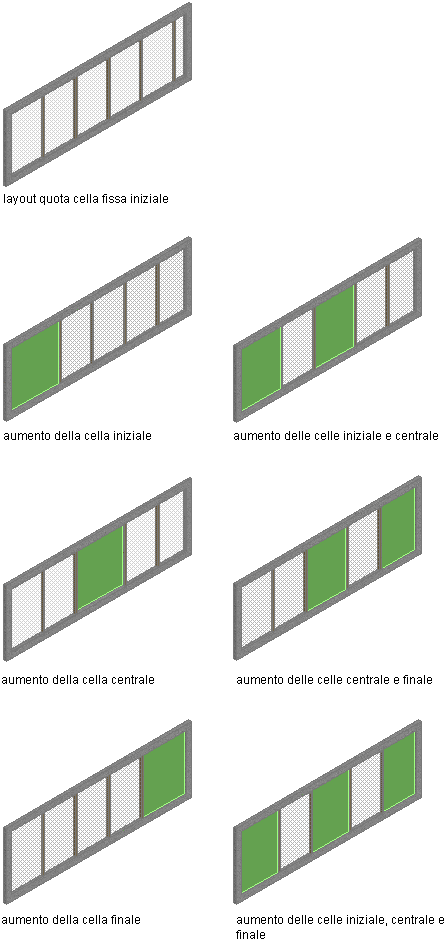

   È possibile regolare automaticamente le divisioni di griglia specificando la cella iniziale, centrale e finale o una combinazione di tali celle per impostare l'aumento delle dimensioni. Le dimensioni di ogni cella dipendono dalla combinazione di celle specificata. Nella seguente figura sono illustrate tutte le possibili combinazioni di aumento delle celle per un assieme porta/finestra di esempio, con le celle evidenziate in verde.
