Per creare e inserire una legenda della nota chiave nel disegno corrente, attenersi alla procedura indicata di seguito. È possibile selezionare singolarmente le note chiave da includere nella legenda dal disegno corrente oppure è possibile specificare uno o più fogli dai quali verranno incluse tutte le note chiave del tipo selezionato (foglio o di riferimento). È inoltre possibile creare una legenda contenente note chiave che non sono ancora state inserite. In questo caso le note chiave vengono selezionate da un database.
- Nella tavolozza degli strumenti Annotazione, fare clic sullo strumento Legenda della nota chiave foglio o sullo strumento Legenda della nota chiave di riferimento. Nota: In alternativa, è possibile scegliere
o .
- Specificare le note chiave da includere nella legenda della nota chiave.

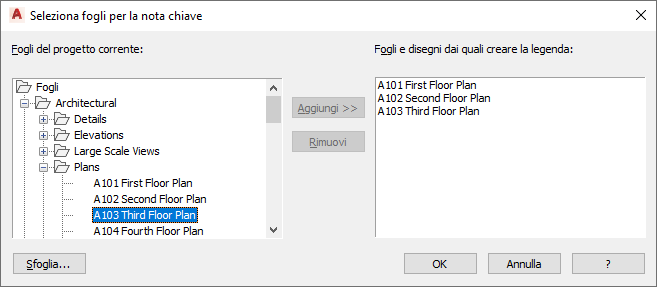

Per... Procedere nel modo seguente... Includere solo le note chiave selezionate dal disegno corrente Selezionare tutte le note chiave che si desidera includere e premere INVIO. Includere tutte le note chiave dagli altri fogli Fare clic con il pulsante destro del mouse e scegliere Fogli per visualizzare la finestra di dialogo Seleziona fogli per la nota chiave. Nel riquadro sinistro sono elencati i fogli del progetto corrente. Selezionare i fogli desiderati e spostarli nel riquadro a destra facendo clic su Aggiungi. Inoltre è possibile fare clic su Sfoglia per individuare e recuperare fogli da altri progetti o disegni che non sono stati salvati come fogli. Quando nel riquadro a destra sono visualizzati tutti i disegni/fogli dai quali si desidera includere le note chiave, fare clic su OK. Includere le note chiave selezionate da un database di note chiave Fare clic con il pulsante destro del mouse e scegliere Da database per visualizzare la finestra di dialogo Seleziona nota chiave. Per selezionare più note chiave, premere CTRL e fare clic su tutte le note chiave desiderate. È possibile ripetere questa tecnica in gruppi diversi all'interno della stessa gerarchia. Una volta effettuate tutte le selezioni, fare clic su OK. Nota: Se si selezionano note chiave di un tipo diverso da quello specificato per la legenda, queste verranno escluse dalla legenda finale.
Nota: Se le selezioni effettuate includono note chiave da database che non condividono la stessa gerarchia di gruppo, viene chiesto di selezionare un database e solo le note chiave di quel database vengono incluse nella legenda finale. Per includere altre note chiave, è possibile creare legende supplementari rieseguendo il comando relativo alla legenda della nota chiave e specificando database diversi. - Specificare un punto di inserimento per l'angolo superiore sinistro della tabella della legenda.
La legenda della nota chiave viene visualizzata nell'area di disegno, con la chiave layer applicata automaticamente e messa in scala 1:1 nello spazio carta o in scala del disegno corrente nello spazio modello.
