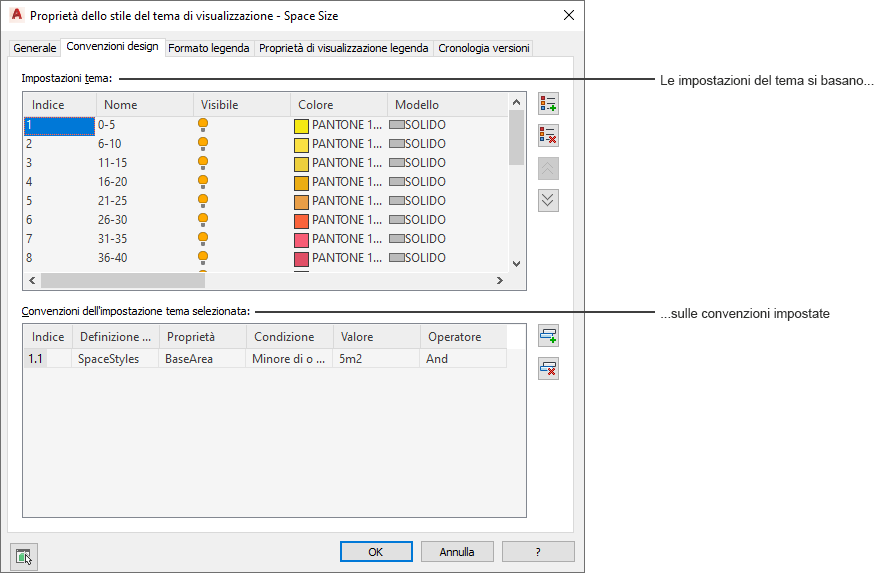

Uno stile tema di visualizzazione definisce un tema di visualizzazione specifico, per l'inserimento di dati non grafici in un disegno tramite l'evidenziazione di oggetti conformi ai criteri specificati dall'utente. Il tipo di evidenziazione è controllato da una o più impostazioni del tema. Ognuna di esse specifica un colore di riempimento, un tratteggio o un tipo di linea particolare. Per ogni impostazione del tema sono presenti una o più convenzioni del tema che determinano quali oggetti verranno evidenziati tramite l'impostazione.
Lo stile del tema di visualizzazione specifica inoltre le proprietà di formato e visualizzazione della legenda del tema di visualizzazione che identifica i dati rappresentati dagli oggetti evidenziati.
Quando in un progetto si opera con più stili tema di visualizzazione, è possibile sincronizzare le versioni con gli standard di progetto.
Requisiti per la creazione di uno stile tema di visualizzazione
Al fine di consentire la creazione di un nuovo stile tema di visualizzazione, i disegni devono contenere i dati seguenti:
- Le definizioni gruppo voci di computo per tutte le voci di computo da includere nel tema di visualizzazione creato dallo stile.
- Le misure di grandezza per controllare il formato dei valori delle regole del tema di visualizzazione. Di norma, viene utilizzata la misura di grandezza per i valori utilizzati dalla definizione gruppo voci di computo. In ogni caso è possibile sostituire le misure di grandezza.
Creazione di strumenti mediante stili tema di visualizzazione
È possibile creare temi di visualizzazione da uno stile tema di visualizzazione trascinando lo stile da Gestione stili in una tavolozza degli strumenti. È quindi possibile specificare proprietà per lo strumento.
