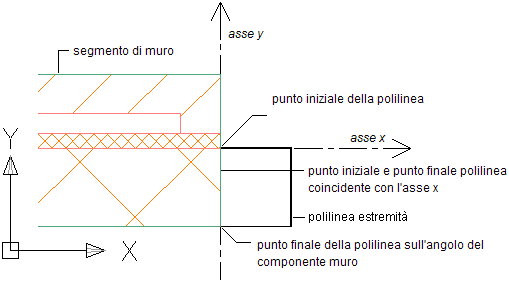

Le polilinee mazzetta cominciano in corrispondenza dell'angolo del componente muro sull'asse Y. Idealmente la polilinea termina in corrispondenza dell'altro angolo del componente muro sull'asse Y, in modo che il punto iniziale e il punto finale della polilinea coincidano sull'asse Y e abbiano lo stesso valore X, come illustrato nella figura sottostante.
Spesso gli stili dei muri utilizzati presentano uno o più componenti attorno alla mazzetta o all'apertura. Ad esempio, un componente muro di mattoni in alcuni stili di muro termina in corrispondenza della mazzetta. In tale condizione, una linea di controllo parallela all'asse Y delinea la faccia del componente più interno. Gli altri componenti dello stile di muro cominceranno in corrispondenza della linea di controllo. Quando si seleziona un segmento di muro per applicare una nuova condizione di mazzetta per il primo componente muro, lungo la linea di controllo vengono visualizzati i grip di modifica dinamica, come illustrato nella figura sottostante.
Aggiunta della polilinea di mazzetta ad un segmento di muro a componente singolo
- Disegnare una polilinea all'estremità di un segmento di muro a componente singolo esistente in una vista piana per definire la condizione di mazzetta.
- Selezionare il segmento di muro.
- Scegliere
.
- Selezionare la polilinea mazzetta.
- Premere INVIO per confermare il componente muro desiderato.

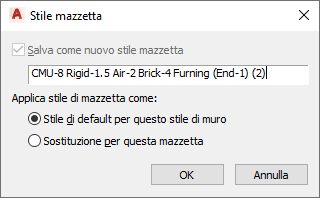

Viene visualizzata la finestra di dialogo Stile mazzetta, in cui è possibile eseguire le operazioni indicate di seguito:
- Salvare la nuova mazzetta come stile.
- Applicare il nuovo stile di mazzetta come mazzetta di default per lo stile di muro. In tutte le istanze nuove ed esistenti dello stile di muro verrà visualizzata la nuova condizione di mazzetta.
- Applicare lo stile di mazzetta come sostituzione dell'estremità selezionata di questo stile di muro. Solo in questa singola istanza dello stile di muro verrà visualizzata la nuova condizione di mazzetta.
- È possibile scegliere di eliminare o mantenere la geometria di layout della polilinea originale della mazzetta.
Fare clic su OK: il componente muro specificato viene unito alla polilinea mazzetta. Fare clic su Annulla per eliminare le modifiche.

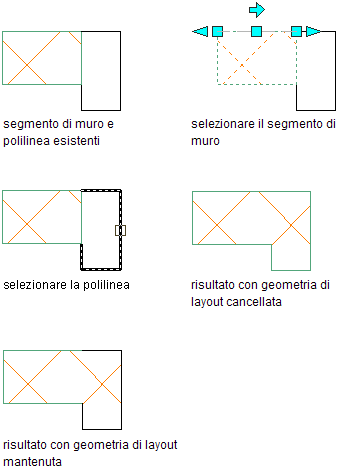

Nell'esempio seguente una polilinea di mazzetta viene associata ad un componente muro.
Per associare una polilinea di mazzetta al componente di un segmento di muro a componente singolo, attenersi alla procedura indicata di seguito.
Aggiunta della polilinea di mazzetta ad un segmento di muro a più componenti
- In un segmento di muro a più componenti esistente in una vista piana disegnare una polilinea per definire la condizione di mazzetta.
- Selezionare il segmento di muro da modificare.
- Scegliere .
- Selezionare la polilinea mazzetta.
Il primo componente muro a cui è possibile associare la polilinea viene evidenziato con una linea rossa all'interno del perimetro del componente muro.
- Premere INVIO per accettare il componente muro oppure premere TAB per passare al componente muro successivo.
Premere TAB più volte fino ad evidenziare il componente desiderato.
- Premere INVIO per confermare il componente muro desiderato.
Viene visualizzata la finestra di dialogo Stile mazzetta, in cui è possibile eseguire le operazioni indicate di seguito:
- Salvare la nuova mazzetta come stile.
- Applicare il nuovo stile di mazzetta come mazzetta di default per lo stile di muro. In tutte le istanze nuove ed esistenti dello stile di muro verrà visualizzata la nuova condizione di mazzetta.
- Applicare lo stile di mazzetta come sostituzione dell'estremità selezionata di questo stile di muro. Solo in questa singola istanza dello stile di muro verrà visualizzata la nuova condizione di mazzetta.
- È possibile scegliere di eliminare o mantenere la geometria di layout della polilinea originale della mazzetta.
Fare clic su OK: il componente muro specificato viene unito alla polilinea mazzetta. Fare clic su Annulla per eliminare le modifiche.

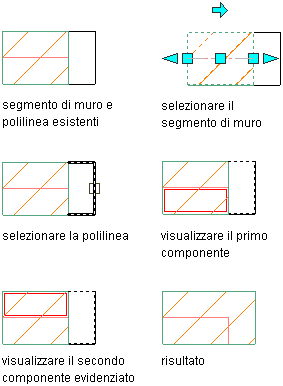

Nell'esempio seguente viene applicata una polilinea di mazzetta al secondo di due componenti muro di un segmento di muro a più componenti.
Per associare una polilinea di mazzetta ad un componente specifico di un segmento di muro a più componenti, attenersi alla procedura indicata di seguito.
