Come definire l'infisso di un assieme porta/finestra mediante profilo

Per creare una definizione di elemento di infisso a partire da un profilo, attenersi alla procedura indicata di seguito. Se non si desidera che l'infisso abbia un bordo diritto, è possibile utilizzare un profilo per definire i bordi con curve, punte o qualunque altra forma.

È anche possibile utilizzare una routine di modifica dinamica per creare una cornice a partire da un profilo.

È utile adottare una convenzione di denominazione per i profili che indichi la posizione o il ruolo della griglia nell'assieme porta/finestra. Ad esempio, L3-P1- Infisso metallo identifica un infisso in metallo in una griglia di terzo livello su Piano 1.

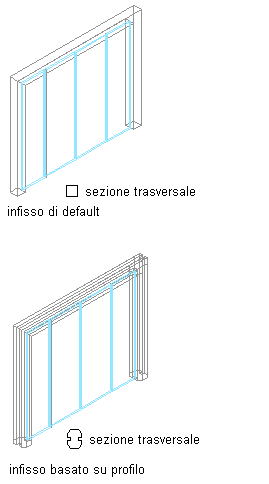

Definizione di infissi di assieme porta/finestra di default e basate su profili

Nota: Il punto di inserimento del profilo è allineato al centroide dell'infisso.

1. Creare il profilo per l'infisso.
2. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
3. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
4. Selezionare uno stile di assieme porta/finestra.
5. Selezionare la scheda Convenzioni design.
6. Nel riquadro sinistro, in Definizioni elementi selezionare Infissi.
7. Selezionare una definizione di infisso o fare clic su per crearne una nuova.
8. Immettere un nome descrittivo per l'infisso.
9. Immettere la larghezza e la profondità del bordo dell'infisso.

   Questi valori vengono utilizzati per calcolare il punto centrale del bordo per l'allineamento del profilo e anche per specificare un contorno per il riempimento adiacente.

10. Selezionare Usa profilo.
    Nota: Le opzioni relative al profilo sono disponibili solo se il disegno corrente contiene dei profili.
11. Selezionare un profilo dall'elenco.

    Per default, il profilo viene inserito utilizzando la stessa larghezza e profondità con cui è stato creato.

12. Per adattare le dimensioni del profilo alla larghezza o alla profondità del bordo dell'infisso, selezionare Larghezza o Profondità dalla casella Regolazione automatica profilo.
13. Per riflettere il profilo sull'asse X o Y, selezionare X o Y in Rispecchia in.
14. Per ruotare il profilo, specificare un angolo di rotazione.
15. Specificare gli offset.
16. Fare clic su OK.

Dopo aver creato una definizione di cornice, è possibile assegnarla a qualsiasi cornice di un assieme porta/finestra.
