Come assegnare divisioni ad una griglia di un assieme porta/finestra

Le divisioni definiscono l'orientamento della griglia (indipendentemente dall'orientamento orizzontale o verticale delle celle e dei montanti verticali) e il tipo di divisione (il numero e la dimensione delle celle).

Una volta definita una divisione, è possibile assegnarla alla griglia principale o alle griglie nidificate. Queste vengono create selezionando Griglia nidificata come assegnazione delle celle.

1. Fare clic su scheda Gestisci gruppo Stile e visualizzazione Gestione stili .
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Selezionare la scheda Convenzioni design.

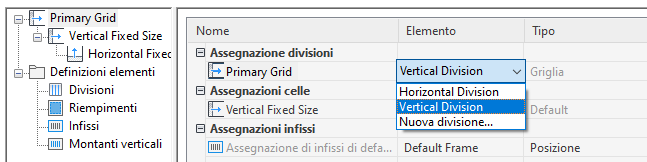

5. Nel riquadro sinistro, selezionare la griglia a cui assegnare le convenzioni.

   Il nome della griglia selezionata viene visualizzato nella riga Assegnazione divisioni della tabella.

6. Fare clic sulla colonna Elemento relativa alla griglia e selezionare una definizione di divisione dall'elenco.
7. Fare clic su OK.
