Come sottrarre oggetti AEC da vani di forma irregolare 3D

Per sottrarre un vano o un oggetto AEC da un vano di forma irregolare 3D, attenersi alla procedura indicata di seguito. È possibile sottrarre qualsiasi oggetto AEC con geometria 3D da un vano.

Nota: Questa procedura è valida solo per i vani non associativi. Se viene eseguita per un vano associativo, l'associatività del vano verrà annullata quando si uscirà dalla modalità di modifica dinamica.
  1. Passare alla vista assonometrica 3D.
  2. Selezionare il vano irregolare 3D da cui si desidera sottrarre un oggetto.
  3. Scegliere scheda Vanogruppo EditaModifica dinamica.
  4. Scegliere scheda Modifica dinamicagruppo Editamenu a discesa BooleanoSottrai.
  5. Selezionare l'oggetto AEC che si desidera sottrarre dal vano di forma irregolare 3D e premere INVIO.
  6. Immettere s (Sì) per eliminare l'oggetto sottratto o n (No) per mantenere l'oggetto nel disegno.

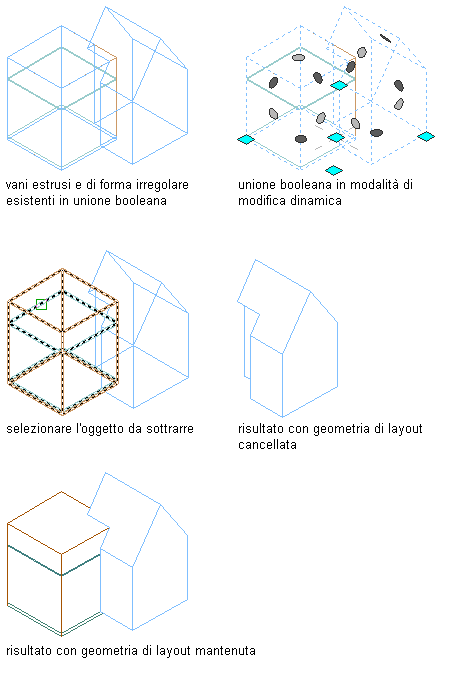

    Sottrazione di un vano estruso da un vano di forma irregolare

  7. Per salvare le modifiche apportate al vano, scegliere scheda Modifica dinamicagruppo ModificheFine.
