Come sostituire un muro con un modificatore di corpo

Per creare un modificatore di corpo tridimensionale (3D) e sostituirlo al muro o al componente di muro, attenersi alla procedura indicata di seguito. Il modificatore può essere aggiunto ad un muro monocomponente o ad un componente selezionato in un muro multicomponente.

Il modificatore di corpo 3D può essere creato da un elemento massa, da un gruppo di masse o da qualsiasi altro oggetto AEC con massa. L'oggetto deve essere posizionato nel disegno prima di poter essere impostato come modificatore di corpo.

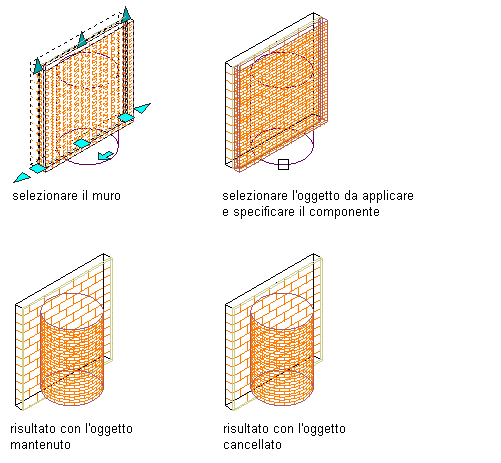

Sostituzione di un componente di muro con un modificatore di corpo

1. Collocare l'oggetto nella posizione in cui si intende sostituire il muro con il modificatore di corpo.
2. Selezionare il muro da sostituire con il modificatore corpo.
3. Scegliere scheda Murogruppo Editamenu a discesa Modificatori corpoAggiungi.
4. Selezionare l'oggetto con cui sostituire il muro o componente di muro.
5. Selezionare il componente di muro da sostituire con l'oggetto.
6. Per Operazione, selezionare Sostituisci.
7. Immettere una descrizione per il modificatore di corpo.
8. Per non mantenere l'oggetto originale, selezionare Cancella oggetti selezionati; per mantenerlo deselezionare questa opzione.
9. Fare clic su OK.
