Regola il fattore di zoom e panoramica di una vista in una finestra di layout in base ai punti di allineamento specificati nello spazio modello e nello spazio carta.
È possibile utilizzare questo Express Tool per eseguire una panoramica di una vista in una finestra di layout in modo che sia possibile posizionare tale vista correttamente in base ad un punto nello spazio modello e ad un punto nello spazio carta. È inoltre possibile utilizzare questo Express Tool per eseguire la panoramica o lo zoom di una vista in base a due punti nello spazio modello e a due punti nello spazio carta. Per selezionare un solo punto nello spazio modello, premere INVIO al secondo messaggio di richiesta dello spazio modello. Sarà quindi possibile eseguire l'allineamento rispetto ad un punto dello spazio carta. Questa opzione è utile per regolare la posizione della vista Spazio modello senza modificare il fattore di zoom della finestra di layout.
Esempio

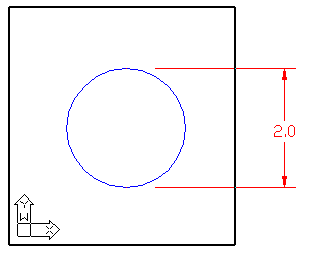

Ad esempio, per allineare un cerchio nello spazio modello ad una quota nello spazio carta, è possibile effettuare le seguenti operazioni:

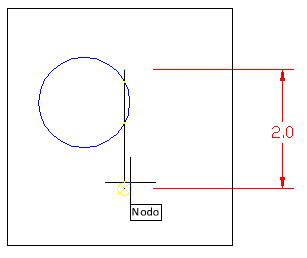

Specificare due punti nello spazio modello:

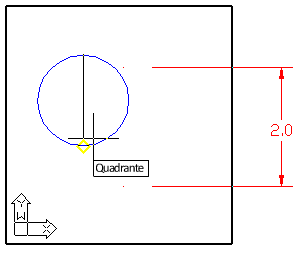

Specificare due punti nello spazio carta:
Il cerchio viene allineato alla quota nello spazio carta:
File
aspace.lsp
