Tabella di simboli schema

È possibile creare una tabella di simboli schema da rapporti schema.

Nel rapporto schema sono elencati i simboli utilizzati nel progetto e la relativa descrizione all'interno di una tabella. È inoltre possibile navigare attraverso un simbolo specifico utilizzato in diverse posizioni del progetto.

È inoltre possibile inserire l'elenco dei simboli in formato tabella di testo.

Come creare una tabella di simboli schema:

1. Fare clic sulla scheda Rapporti gruppo SchemaRapporti. Trova
2. Nella finestra di dialogo Rapporto schema, in Nome rapporto, selezionare Elenco simboli.
3. Fare clic su OK.
4. Nella finestra di dialogo Seleziona i disegni da elaborare, fare clic su Tutto.
   Nota: In questo modo verranno elaborati tutti i disegni del progetto.
5. Fare clic su OK.
6. Nella finestra di dialogo Generatore di rapporti, fare clic su Inserisci nel disegno per inserire la tabella nel disegno.
7. Per inserire l'elenco dei simboli in formato grafico, effettuare le seguenti operazioni:
   1. Nella finestra di dialogo Tabella grafica dei blocchi di simboli schematici, specificare il numero di simboli per ciascuna colonna o fattore di scala, se necessario. Fare clic su OK.
   2. Quando viene visualizzato il messaggio di richiesta, selezionare la posizione della prima cella della tabella nel disegno.

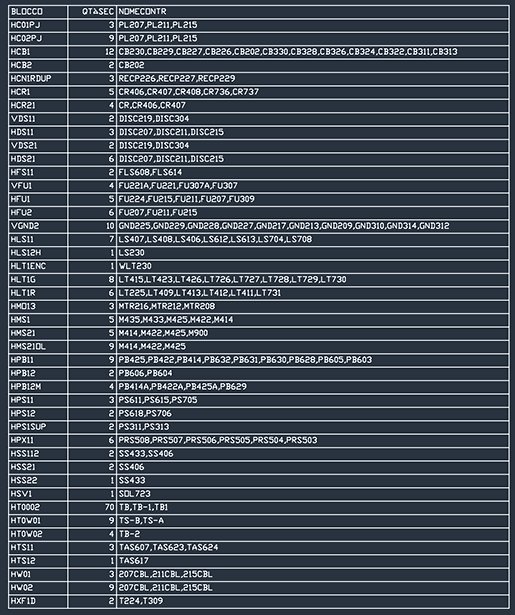

8. Per inserire l'elenco dei simboli in formato tabella di testo, effettuare le seguenti operazioni:
   1. Nella finestra di dialogo Tabella grafica dei blocchi di simboli schematici, fare clic su Inserisci come tabella di testo.
   2. Nella finestra di dialogo Configurazione generazione tabelle, specificare le impostazioni della tabella, se necessario. Fare clic su OK.
