Esportare informazioni dai disegni di progetto in un file per la modifica. Utilizzare il comando Importa da foglio di calcolo per aggiornare i disegni con le modifiche.
- Fare clic su
. Trova

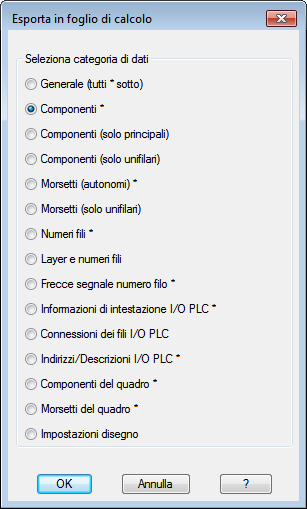

- Selezionare la categoria di dati da esportare.
Se si seleziona Generale, vengono estratte le informazioni relative alle categorie contrassegnate con un asterisco (*). Ogni categoria viene salvata in un foglio separato in formato foglio di calcolo o in una tabella separata in formato database. I formati delimitati da tabulazione o da virgola non sono disponibili quando si utilizzano più categorie.
Nota: Gli attributi personalizzati aggiunti all'elenco Attributi utente vengono aggiunti automaticamente durante l'esportazione. Aggiungere i nomi degli attributi definiti dall'utente ai fogli di lavoro wd_xls_all_template.xlt per includere questi campi con l'opzione di esportazione generale utilizzando l'output Excel. La posizione di default per il modello di foglio di calcolo è C:\Programmi\Autodesk\AutoCAD {versione}\Acade\Support\{codice lingua}. - Fare clic su OK.

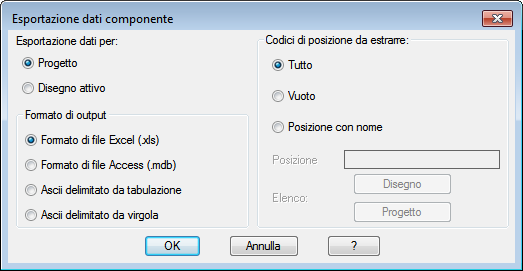

Nota: Le opzioni nella finestra di dialogo di esportazione dati variano in base alla categoria selezionata. - Specificare di esportare i dati del disegno corrente o dell'intero progetto.
- Specificare il formato di output.
- Selezionare i codici di posizione da estrarre (se applicabile).
- Tutti. Estrae tutti i componenti, indipendentemente dal valore di posizione.
- Vuoti. Estrae solo i componenti che non hanno un valore di posizione.
- Con nome. Estrae solo i componenti che hanno un valore di posizione corrispondente al valore immesso nella casella. Sono supportati i caratteri jolly.
- Fare clic su OK.
Set di strumenti di AutoCAD Electrical crea un file con i dati estratti dai disegni.
Nota: Attributi personalizzati aggiunti all'elenco Attributi utente vengono aggiunti automaticamente al foglio di calcolo durante l'esportazione. - Aprire il file in qualsiasi programma di foglio di calcolo o di database per la visualizzazione e la modifica.
Avvertenza: se è stato selezionato il formato ASCII delimitato da tabulazione o da virgola, importare tutti i campi come testo. Alcuni fogli di calcolo potrebbero convertire alcuni campi in valori di notazione numerici o scientifici. Potrebbe essere necessario eseguire il salvataggio in un file con estensione .txt, quindi utilizzare l'importazione guidata per forzare tutti i campi come testo.
- Modificare i valori nel file.
Nota: non modificare i campi HDL e DWGNAME. L'utilità Aggiorna da foglio di calcolo utilizza questi campi per collegare nuovamente le modifiche al disegno corretto e all'inserimento del blocco.
- (Facoltativo) Aggiungere altre colonne ai dati del foglio di calcolo. Contrassegnare ogni colonna con un nome ATTRIBUTE di destinazione.
Durante l'importazione, Set di strumenti di AutoCAD Electrical controlla i nuovi attributi e li aggiorna con i dati immessi nel foglio di calcolo.
- Salvare i dati del foglio di calcolo nel formato originale.
- Fare clic su . Trova
- Selezionare il foglio di calcolo e fare clic su Apri.

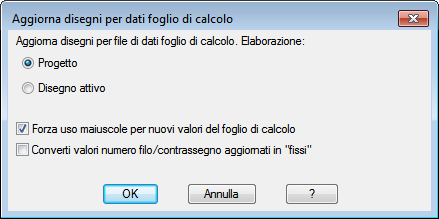

- Specificare di importare i dati del foglio di lavoro per il disegno corrente o il progetto.
- Selezionare qualsiasi altra opzione di importazione, quindi fare clic su OK.
Nota: Una modifica del nome blocco esegue uno scambio di blocchi durante l'importazione.
