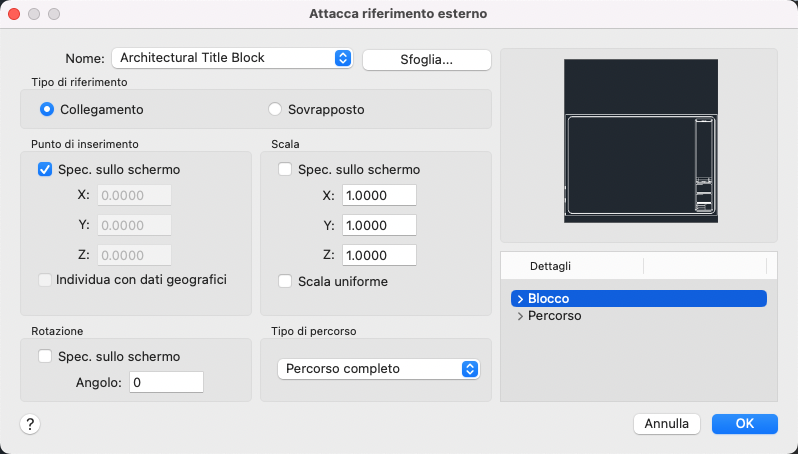

Collega un disegno come riferimento esterno (xrif).
XATTACCA (comando)
Menu: .
Riepilogo
Se si collega un disegno che contiene un riferimento esterno, anche quest'ultimo viene visualizzato nel disegno corrente. È possibile selezionare più file DWG da collegare. Come i blocchi, anche i riferimenti esterni collegati possono essere nidificati. Se contemporaneamente un altro utente modifica il riferimento esterno, il disegno collegato viene aggiornato alla versione più recente salvata.
Elenco di opzioni
Vengono visualizzate le opzioni seguenti.
Nome
Identifica il file DWG selezionato per il collegamento.
Sfoglia
Viene visualizzata la finestra di dialogo Seleziona file di riferimento (una finestra di dialogo standard per la selezione di file), in cui è possibile selezionare un nuovo riferimento esterno per il disegno corrente.
Tipo di riferimento
Indica se il riferimento esterno è attaccato o sovrapposto. A differenza degli xrif che sono attaccati, gli elementi sovrapposti vengono ignorati quando il disegno a cui sono attaccati viene a sua volta attaccato come xrif ad un altro disegno.
Anteprima
Visualizza il file DWG selezionato per il collegamento.
Punto di inserimento
- Specifica sullo schermo
-
Consente di specificare le opzioni alla riga di comando oppure tramite il dispositivo di puntamento.
- X
-
Imposta il valore della coordinata X.
- Y
-
Imposta il valore della coordinata Y.
- Z
-
Imposta il valore della coordinata Z.
Scala
- Specifica sullo schermo
-
Consente di specificare le opzioni alla riga di comando oppure tramite il dispositivo di puntamento.
- X
-
Imposta il fattore di scala X.
- Y
-
Imposta il fattore di scala Y.
- Z
-
Imposta il fattore di scala Z.
- Scala uniforme
-
Imposta i fattori di scala Y e X sullo stesso valore di Z.
Rotazione
- Specifica sullo schermo
-
Se la casella di controllo Specifica sullo schermo è selezionata, è possibile attendere la chiusura della finestra di dialogo per specificare la rotazione dell'oggetto mediante il dispositivo di puntamento o per digitarne il valore alla riga di comando.
- Angolo
-
Se la casella di controllo Specifica sullo schermo è deselezionata, immettere il valore dell'angolo di rotazione nella finestra di dialogo.
Tipo di percorso
Selezionare il percorso completo (assoluto), il percorso relativo del file del riferimento esterno, nessun percorso o il nome del riferimento esterno (il file deve essere posizionato nella stessa cartella del file di disegno corrente).
Dettagli
Visualizza le informazioni sul blocco e sul percorso relative al riferimento esterno in fase di collegamento.
- Blocco
-
Visualizza informazioni sul blocco nel disegno.
- Percorso
-
Visualizza i percorsi dei file del riferimento esterno.
- Trovato in. Visualizza il percorso del file del riferimento esterno.
- Percorso salvato. Visualizza il percorso salvato con il disegno quando il riferimento esterno è stato collegato. Tale percorso dipende dall'impostazione di Tipo di percorso.
