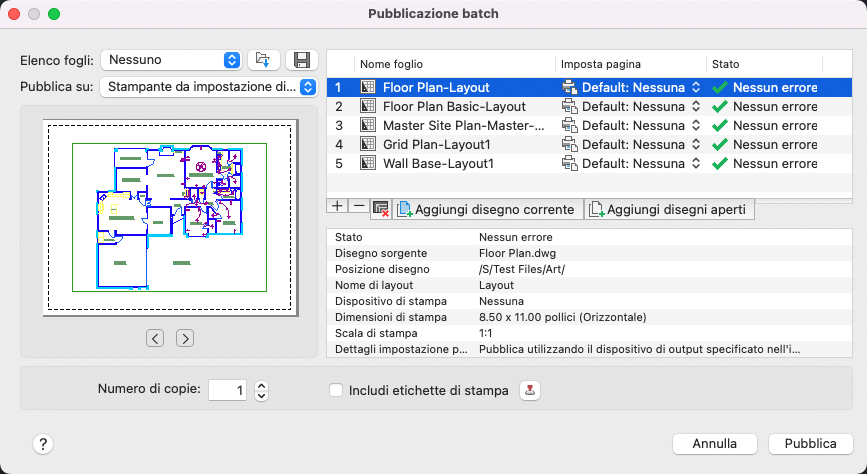

Finestra di dialogo Pubblicazione per gruppi

Specifica i fogli di disegno che è possibile assemblare, riordinare e pubblicare come gruppo di disegni a più fogli.

PUBBLICA (comando)

Barra degli strumenti:

Riepilogo

È possibile pubblicare il gruppo di disegni in un file PDF o inviarlo alla stampante denominata nell'impostazione di pagina per l'output di stampa.

Elenco di opzioni

Vengono visualizzate le opzioni seguenti.

Elenco di fogli:

Visualizza il file del gruppo di disegni corrente (DSD).

Pulsante Carica elenco di fogli: Visualizza una finestra di dialogo standard per la selezione dei file, in cui è possibile selezionare un file DSD da caricare. Visualizza la finestra di dialogo Sostituisci o Aggiungi se nella finestra di dialogo Pubblicazione per gruppi è presente un elenco di fogli di disegno. È possibile sostituire l'elenco di fogli di disegno esistente con i nuovi fogli oppure aggiungere i nuovi fogli all'elenco corrente.
Pulsante Salva elenco di fogli: Visualizza la finestra di dialogo Salva con nome, in cui è possibile salvare l'elenco corrente di disegni come file DSD. I file DSD vengono utilizzati per descrivere elenchi di file di disegno ed elenchi selezionati di layout all'interno di tali file di disegno.

Pubblica su

Definisce la modalità di pubblicazione dei layout. È possibile eseguire la pubblicazione in un file PDF (un gruppo di disegni elettronici) o nella stampante specificata nell'impostazione di pagina (un gruppo di disegni su carta).

PDF: Indica che i layout devono essere pubblicati in un file PDF.
Stampante da impostazione pagina: Indica che verrà utilizzato il dispositivo di output fornito per ogni impostazione di pagina del layout.

Anteprima

Visualizza un'anteprima del layout selezionato nell'elenco di fogli. Fare clic sui pulsanti Avanti e Indietro per visualizzare l'anteprima di un altro layout nell'elenco di fogli.

Elenco Fogli da pubblicare

Contiene l'elenco dei fogli di disegno da pubblicare. Fare clic sulla colonna di impostazione della pagina per modificare le impostazioni del foglio. Utilizzare il menu di scelta rapida e i pulsanti disponibili per aggiungere fogli o apportare altre modifiche all'elenco.

Nome foglio: Unisce il nome del disegno e il nome del layout con un trattino (-). I nomi dei fogli di disegno devono essere univoci all'interno di un singolo file PDF.

Imposta pagina: Visualizza l'impostazione di pagina definita dall'utente per il foglio. Per modificare l'impostazione di pagina è possibile fare clic sul nome dell'impostazione e selezionare un'altra impostazione dall'elenco. Ai fogli Modello è possibile applicare solo le impostazioni di pagina Modello e solo le impostazioni di pagina di layout con nome possono essere applicate ai fogli di layout con nome.
Stato: Visualizza lo stato del foglio quando viene caricato nell'elenco di fogli.

Gestisci elenco fogli

Aggiunge e rimuove layout dall'elenco di fogli.

Aggiungi fogli (+)

Visualizza la finestra di dialogo Seleziona disegni (una finestra di dialogo standard di selezione dei file), in cui è possibile selezionare disegni da aggiungere all'elenco di fogli. I nomi dei layout di tali file vengono estratti e viene aggiunto un foglio all'elenco per ciascun modello e layout con nome nel disegno. È possibile utilizzare l'elenco Aggiungi contenuto per specificare l'estrazione del solo layout Modello, dei soli layout con nome o di entrambi.

I nomi iniziali dei fogli sono costituiti dal nome del disegno di base e dal nome del layout o dalla parola Modello, separati da un trattino (-).

Rimuovi fogli (-)

Elimina i fogli selezionati dall'elenco.

Aggiungi disegno corrente

Aggiunge il layout Modello e tutti i layout con nome del disegno corrente.

Aggiungi disegni aperti

Aggiunge il layout Modello e tutti i layout con nome dai disegni attualmente aperti.

Menu di scelta rapida Elenco di fogli

Quando si fa clic con il pulsante destro del mouse su un foglio, sono disponibili le seguenti opzioni:

Sposta in alto: Sposta i fogli selezionati all'inizio dell'elenco.
Sposta in alto: Sposta i fogli selezionati di una posizione verso l'alto nell'elenco.
Sposta in basso: Sposta i fogli selezionati di una posizione verso il basso nell'elenco.
Sposta in basso: Sposta i fogli selezionati in fondo all'elenco.

Dettagli foglio

: Visualizza le seguenti informazioni sul foglio selezionato: stato, disegno di origine, posizione del disegno, nome del layout, dispositivo di stampa, dimensioni di stampa, scala di stampa e dettagli dell'impostazione di pagina.

Opzioni di stampa da impostazioni pagina

Le seguenti opzioni sono specifiche per la pubblicazione su una stampante.

Numero di copie: Consente di specificare il numero di copie da pubblicare.
Includi etichetta di stampa: Consente di posizionare un'etichetta su un angolo specifico di ogni disegno e di registrarla su un file Fare clic su Configura etichetta di stampa per visualizzare la finestra di dialogo Impostazioni etichette di stampa e specificare il contenuto e l'aspetto dell'etichetta di stampa.

Opzioni PDF

Le seguenti opzioni sono specifiche per la pubblicazione in un file PDF.

Preassegna: Carica le opzioni di pubblicazione da un file di configurazione del plotter, contenente impostazioni preconfigurate per generare i file PDF per uno scopo specifico. Il nome della preimpostazione PDF in genere indica il relativo scopo.
Opzioni PDF: Apre la finestra di dialogo Opzioni PDF, in cui è possibile specificare la qualità del vettore, la qualità dell'immagine raster e la modalità di gestione delle linee sovrapposte, delle informazioni sui layer, dei collegamenti ipertestuali, dei segnalibri e dei font TrueType.
Posizione: Specifica la posizione in cui salvare il file PDF e visualizzare il file PDF al termine della pubblicazione.
PDF singolo con più fogli: Combina i fogli in un singolo file PDF a più fogli. Se questa opzione non è selezionata, il sistema genera più file PDF, uno per ogni foglio.
Includi etichetta di stampa: Consente di posizionare un'etichetta su un angolo specifico di ogni disegno e di registrarla su un file I dati dell'etichetta sono specificati nella finestra di dialogo Etichetta di stampa.
Impostazioni etichette di stampa: Visualizza la finestra di dialogo Etichetta di stampa, in cui è possibile specificare le informazioni, quali il nome del disegno e la scala di stampa, che si desidera applicare all'etichetta di stampa.
Apri al completamento: Al termine della pubblicazione, il file PDF verrà visualizzato in un visualizzatore.

Pubblica

Avvia l'operazione di pubblicazione.

Per visualizzare le informazioni sui fogli pubblicati, inclusi eventuali errori o avvisi, fare clic sul messaggio Rapporto dettagli di stampa per visualizzare la finestra di dialogo Dettagli di stampa. Tali informazioni vengono salvate anche nel file di registro di stampa e pubblicazione.
