È possibile selezionare e modificare i vertici di oggetti 3D.
È possibile spostare, ruotare, mettere in scala o trascinare i vertici di superfici e solidi 3D.
Cuneo con due vertici spostati
Per cambiare la forma di una superficie o di un solido 3D, modificarne uno o più vertici. Utilizzare i grip e i gizmo oppure eseguire il comando SPOSTA, RUOTA o SCALA. Quando i vertici vengono messi in scala o ruotati, è necessario selezionare due o più vertici affinché l'effetto delle modifiche sull'oggetto sia visibile. Se si fa clic su un vertice e lo si trascina, l'oggetto 3D viene "stirato".
Se uno o più vertici di un solido elementare 3D vengono spostati, ruotati o messi in scala, la cronologia di tale solido viene rimossa. Il solido non è più considerato elementare e non può essere modificato tramite i grip e Analisi proprietà.
Opzioni di modifica dei vertici

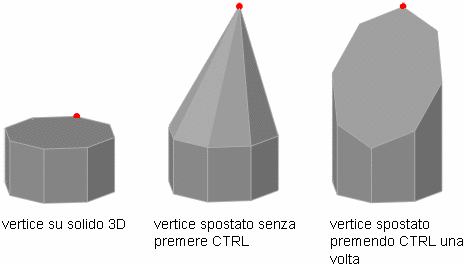

Durante il trascinamento di un vertice, premere CTRL per passare da un'opzione di modifica all'altra.
- Sposta vertice. Se si sposta un vertice premendo e rilasciando CTRL una volta, è possibile che le facce planari contigue vengano modificate.
- Consenti triangolazione. Se si sposta un vertice senza premere CTRL, è possibile che alcune facce planari adiacenti vengano divise in due o più facce triangolari planari.
Se si preme e rilascia CTRL una seconda volta, si torna alla prima opzione di modifica, come se non si fosse premuto CTRL.
Anziché premere CTRL per scorrere ciclicamente le opzioni di modifica dei vertici, posizionare il cursore su un grip vertice per visualizzare il menu del grip multifunzione.
Eliminazione di un vertice
È possibile eliminare un vertice che collega due spigoli paralleli collineari e che non interseca altri spigoli.
