SPOSTA3D (comando)

In una vista 3D, visualizza il gizmo Spostamento 3D per agevolare lo spostamento di oggetti 3D di una distanza e in una direzione specifiche.

Metodi di accesso

Insieme di strumenti: scheda Modellazione > gruppo Modifica > Sposta 3D.

Menu: Modifica > Operazioni 3D > Sposta 3D.

Riepilogo

Il gizmo Sposta 3D consente di spostare liberamente gli oggetti e i suboggetti selezionati o vincolare lo spostamento ad un asse o un piano.

Se il gizmo di default (DEFAULTGIZMO) è Sposta 3D, esso viene visualizzato ogni volta che si seleziona un oggetto in una vista con stile di visualizzazione 3D. Se si lavora in una finestra per la quale è stato impostato Wireframe 2D come stile di visualizzazione, il comando SPOSTA3D cambia temporaneamente lo stile di visualizzazione in Wireframe 3D per la durata del comando.

Il gizmo Spostamento 3D viene visualizzato al centro dell'oggetto o degli oggetti 3D selezionati per default. Per cambiarne la posizione, utilizzare il menu di scelta rapida.

È inoltre possibile allineare tale gizmo al piano di una faccia o di un oggetto scegliendo Allinea gizmo a Faccia nel menu di scelta rapida. Questa operazione vincola la direzione di spostamento a questo piano di lavoro.

Quando il gizmo Sposta 3D viene visualizzato, il corrispondente menu di scelta rapida contiene opzioni di allineamento, spostamento oppure di selezione di un altro gizmo.

Elenco dei messaggi di richiesta

Vengono visualizzati i seguenti messaggi di richiesta:

Seleziona oggetti

Seleziona gli oggetti 3D da spostare. Dopo aver selezionato gli oggetti, premere INVIO.

Il gizmo viene visualizzato dopo avere selezionato un oggetto. Per vincolare lo spostamento, fare clic su una delle seguenti posizioni sul gizmo:

• Spostare lungo un asse. Fare clic sull'asse per vincolare lo spostamento ad esso.

• Spostare lungo un piano. Fare clic sull'area tra due assi per vincolare lo spostamento a tale piano.


Punto di stiramento

Imposta la nuova posizione degli oggetti selezionati quando lo spostamento viene specificato tramite il gizmo. Trascinare e fare clic per spostare gli oggetti in modo dinamico.

Copia

Quando lo spostamento viene specificato tramite il gizmo, crea una copia degli oggetti selezionati anziché spostarli. Per eseguire più copie, specificare più posizioni.

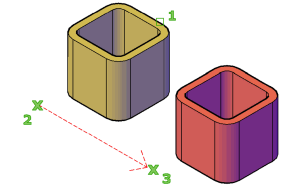

Punto base

Specificare il punto base degli oggetti 3D da spostare.

• Secondo punto. Specifica il punto in cui l'oggetto o gli oggetti 3D verranno spostati. È possibile indicare la direzione anche spostando il cursore e quindi immettere la distanza.

Spostamento

Specifica la distanza e la direzione relative per lo spostamento degli oggetti 3D selezionati utilizzando i valori delle coordinate immessi alla riga di comando.
