Come aggiornare una definizione di blocco

Quando si ridefiniscono le definizioni di blocco nel disegno corrente, vengono modificati sia gli inserimenti precedenti che quelli futuri del blocco nel disegno.

Per modificare una definizione di blocco, sono disponibili due metodi principali:

• Modificare la definizione di un blocco nel disegno corrente.
• Modificare la definizione del blocco nel disegno sorgente e reinserirlo nel disegno corrente.

Il metodo scelto varia a seconda che si desideri apportare delle modifiche solo nel disegno corrente o anche nel disegno di origine.

Come modificare una definizione di blocco nel disegno corrente

1. Inserire ed esplodere un'istanza del blocco originale.
2. Modificare gli oggetti nel modo desiderato.
3. Fare clic su scheda Disegno > gruppo Blocco > Blocco.
4. Immettere il nome della definizione di blocco esistente e selezionare gli oggetti.

Come aggiornare una definizione di un blocco originata da un file di disegno

Le definizioni dei blocchi create nel disegno corrente inserendo un file di disegno non vengono aggiornate automaticamente quando il disegno originale viene modificato. È possibile inserire un blocco per aggiornare una definizione di blocco dal file di disegno.

1. Aprire il file di disegno originale, modificarlo in base alle esigenze e salvare il file di disegno.
2. Se la tavolozza Blocchi non è aperta, fare clic su menu Finestra > Blocchi.
3. Selezionare questa opzione per visualizzare i blocchi nel disegno corrente.
4. Fare clic su per aprire la finestra di dialogo standard per la selezione dei file, in cui è possibile selezionare il file di disegno da inserire.
5. Selezionare il file di disegno e fare clic su Apri.

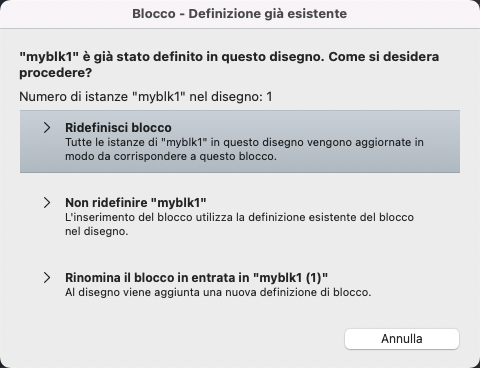

   Viene visualizzata la finestra di dialogo.


6. Fare clic su Ridefinisci blocco.
7. Inserire un'istanza del blocco. Tutte le istanze del blocco presenti nel disegno corrente vengono aggiornate.

Come aggiornare una definizione di un blocco originata da un disegno della libreria

1. Aprire il disegno della libreria e utilizzare l'Editor blocchi per modificare il blocco in base alle esigenze, quindi salvare.
2. Se la tavolozza Blocchi non è aperta, fare clic su menu Finestra > Blocchi.
3. Fare clic su Librerie di blocchi.
4. Selezionare la libreria modificata in precedenza.
5. Selezionare il blocco modificato, fare clic con il pulsante destro del mouse e scegliere Inserisci nel disegno.
6. Nella finestra di dialogo, fare clic su Ridefinisci blocco.
7. Inserire un'istanza del blocco. Tutte le istanze del blocco presenti nel disegno corrente vengono aggiornate.
