ESTENDI (comando)

Estende gli oggetti fino ad incontrare gli spigoli di altri oggetti.

Metodi di accesso

Insieme di strumenti: scheda Disegno > gruppo Modifica > menu a discesa Taglia > Estendi.

Menu: Modifica > Estendi.

Panoramica

Sono disponibili due modalità per estendere gli oggetti, la modalità Rapida e la modalità Standard.

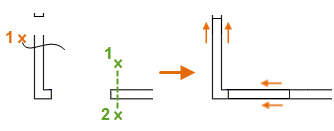

Modalità Rapida. Per estendere gli oggetti, selezionare gli oggetti da estendere singolarmente, premere e trascinare per iniziare un percorso di selezione a mano libera o selezionare due posizioni vuote per specificare un'intersezione Intercetta. Tutti gli oggetti fungono automaticamente da limiti di estensione.

Modalità Standard. Per estendere gli oggetti, selezionare prima i contorni e premere INVIO. Quindi selezionare gli oggetti da estendere. Per utilizzare tutti gli oggetti come contorni, premere INVIO al primo messaggio di richiesta Seleziona oggetti.

Nota: La variabile di sistema TRIMEXTENDMODE controlla se, per default, il comando ESTENDI utilizza il funzionamento Rapida o Standard.

I seguenti messaggi di richiesta vengono visualizzati nella modalità Rapida o Standard.

Seleziona limiti di estensione...

Utilizza gli oggetti selezionati per definire i limiti di estensione ai quali si desidera estendere l'oggetto.

Selezionare l'oggetto da estendere...

Specifica l'oggetto da estendere. Premere INVIO per terminare il comando.

Selezionare oggetto tenendo premuto il tasto MAIUSC per ritagliare

Ritaglia gli oggetti al limite più vicino anziché estenderli. Questa opzione fornisce un metodo facile per alternare le operazioni di taglio ed estensione.

Limiti di taglio

Passa dalla selezione degli oggetti da estendere alla selezione dei limiti di estensione.

Intercetta

Seleziona tutti gli oggetti che intersecano una selezione Intercetta Per selezione Intercetta si intende una serie di segmenti di linea temporanei specificati con due o più punti Intercetta. La selezione Intercetta non costituisce una sequenza chiusa.

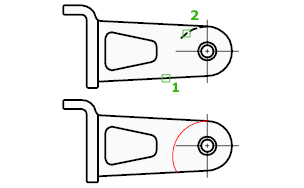

Interseca

Seleziona gli oggetti che intersecano o si trovano all'interno di un'area rettangolare definita da due punti.

Nota: Alcune selezioni da incrocio degli oggetti da tagliare sono ambigue. ESTENDI risolve la selezione seguendo la finestra di incrocio rettangolare in senso orario, dal primo punto al primo oggetto incontrato.

Modalità

Imposta la modalità di estensione di default su Rapida, che utilizza tutti gli oggetti come potenziali limiti di estensione o su Standard, che richiede di selezionare i limiti di estensione.

Progetto

Specifica il metodo di proiezione utilizzato per estendere gli oggetti.

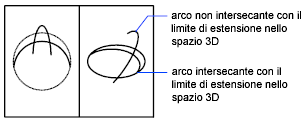

Nessuno

Non specifica alcuna proiezione. Il comando estende solo gli oggetti che intersecano il limite di estensione nello spazio 3D.

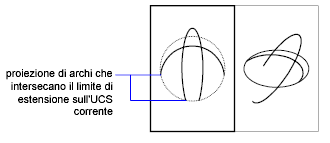

UCS

Specifica la proiezione sul piano XY del sistema di coordinate utente (UCS) corrente. Il comando estende solo gli oggetti che non intersecano gli oggetti del contorno nello spazio 3D.

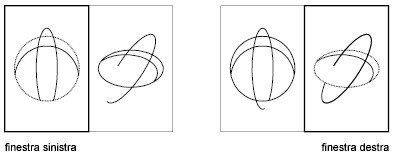

Vista

Specifica la proiezione lungo la direzione della vista corrente.

Spigolo

Estende l'oggetto fino allo spigolo implicito di un altro oggetto o soltanto fino ad un oggetto che lo interseca realmente nello spazio 3D.

Estendi

Estende l'oggetto limite lungo la traiettoria naturale in modo da intersecare un altro oggetto o il relativo spigolo implicito nello spazio 3D.

Nessuna estensione

Indica che l'oggetto viene esteso soltanto fino ad un oggetto di contorno che lo interseca realmente nello spazio 3D.

Annulla

Annulla le modifiche più recenti apportate con il comando ESTENDI.
