Crea una spirale 2D o un'elica 3D.
Metodi di accesso
per visualizzare l'icona nel pannello dell'insieme di strumenti.
Menu: .
Utilizzare un'elica come traiettoria di sweep per la creazione di eliche, filettature e scale circolari con il comando SWEEP.

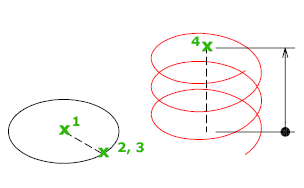

Vengono visualizzati i seguenti messaggi di richiesta:
- Centro della base
- Imposta il centro del punto base dell'elica.
- Raggio base
- Specifica il raggio della base dell'elica.
Inizialmente, il raggio della base di default è impostato su 1. Durante una sessione di disegno il valore di default per il raggio della base corrisponde sempre al valore del raggio della base immesso precedentemente per un'elica o un solido elementare.
- Diametro (Base)
- Specifica il diametro della base dell'elica.
Inizialmente, il diametro di default della base è impostato su 2. Durante una sessione di disegno il valore di default per il diametro della base corrisponde sempre al valore del diametro della base immesso precedentemente.
- Raggio base superiore
- Specifica il raggio della parte superiore dell'elica. Il valore di default è sempre il valore del raggio base.
Il raggio base e il raggio base superiore non possono essere impostati entrambi su 0 (zero).
- Diametro (Superiore)
- Utilizza un valore di diametro per impostare le dimensioni della parte superiore dell'elica. Il valore di default del diametro superiore corrisponde sempre al valore del diametro della base.
- Specificare altezza elica
- Specifica l'altezza dell'elica.
- Punto finale dell'asse
- Specifica la posizione del punto finale per l'asse dell'elica. Il punto finale dell'asse, che può essere posizionato ovunque nello spazio 3D, definisce la lunghezza e l'orientamento dell'elica.
- Spire
- Specifica il numero di spire, ovvero rivoluzioni, dell'elica che non può superare 500.
Inizialmente il valore di default del numero di spire è tre. Durante una sessione di disegno il valore di default per il numero di spire corrisponde sempre al valore del numero di spire immesso precedentemente.
- Altezza spira
- Specifica l'altezza di una spira completa all'interno dell'elica.
Il numero di spire dell'elica viene aggiornato automaticamente quando viene specificato un valore per l'altezza di spira. Se è stato specificato il numero di spire dell'elica, non è possibile digitare un valore per l'altezza della spira.
- Torsione
- Specifica la direzione di torsione dell'elica.
- Orario. Disegna l'elica con una torsione in senso orario.
- Antiorario. Disegna l'elica con una torsione in senso antiorario.
