È possibile selezionare e modificare gli spigoli di solidi e superfici 3D.
Spostamento, rotazione e messa in scala di spigoli
È possibile spostare, ruotare e mettere in scala gli spigoli di solidi e superfici 3D utilizzando grip, gizmo e comandi.

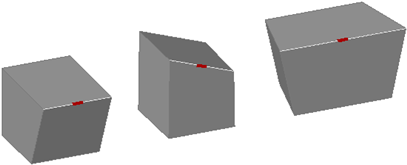

Cubi con spigoli spostati, ruotati e messi in scala
È possibile utilizzare i comandi SPOSTA, RUOTA e SCALA per modificare gli spigoli di superfici e solidi 3D, così come di qualsiasi altro oggetto. Tenere premuto CTRL per selezionare lo spigolo.
Se uno spigolo di solido elementare 3D viene spostato, ruotato o messo in scala, la cronologia di tale solido viene rimossa. Il solido non è più considerato elementare e non può essere manipolato tramite i grip e Analisi proprietà.
Gli spigoli delle regioni possono essere selezionati, ma in tal caso i grip non vengono visualizzati. Tali spigoli possono inoltre essere spostati, ruotati e messi in scala.
Opzioni di modifica degli spigoli

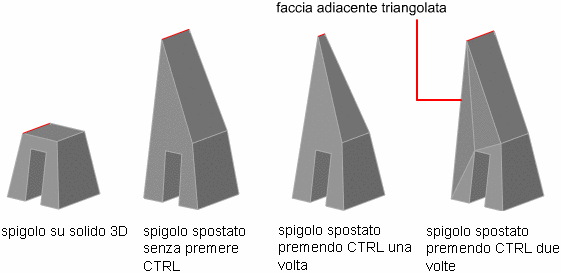

Durante il trascinamento di uno spigolo, premere CTRL per passare da un'opzione di modifica all'altra.
- Estendi facce adiacenti. Se si sposta, si ruota o si mette in scala uno spigolo senza premere CTRL, la lunghezza condivisa dello spigolo e i relativi vertici vengono mantenuti. I piani delle facce contigue potrebbero tuttavia cambiare.
- Sposta spigolo. Se si sposta, si ruota o si mette in scala uno spigolo premendo e rilasciando CTRL una volta durante il trascinamento, lo spigolo viene modificato senza i relativi vertici. Le superfici delle facce contigue vengono mantenute, ma la lunghezza dello spigolo modificato potrebbe cambiare.
- Consenti triangolazione. Se si sposta, si ruota o si mette in scala uno spigolo premendo e rilasciando CTRL due volte durante il trascinamento, lo spigolo e i relativi vertici vengono modificati. Questo comportamento equivale a non premere CTRL. Le facce contigue che non sono più planari vengono divise in due o più facce triangolari planari.
Se si preme CTRL per la terza volta, viene visualizzata la prima opzione di modifica, come se non si fosse premuto affatto CTRL.
Eliminazione di spigoli
È possibile eliminare gli spigoli che dividono due facce complanari utilizzando uno dei seguenti metodi:
- Selezionando lo spigolo e premendo CANC.
- Selezionando lo spigolo ed eseguendo il comando CANCELLA.
Raccordo e cimatura di solidi 3D

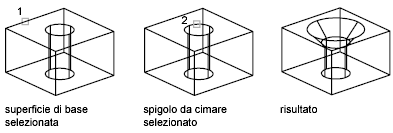

Arrotondare, raccordare o smussare gli spigoli di solidi 3D utilizzando RACCORDASPIGOLO e CIMASPIGOLO.
Utilizzare i grip di raccordo e cimatura per modificare il raggio di raccordo o la distanza di cimatura. Il raggio di raccordo di default viene impostato dalla variabile di sistema FILLETRAD3D.
Assegnazione di colori agli spigoli
Per modificare il colore di uno spigolo in un oggetto 3D, è possibile selezionare lo spigolo e modificarne la proprietà Colore in Analisi proprietà.
Copia di spigoli

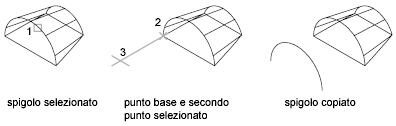

È possibile copiare i singoli spigoli di un solido 3D. Gli spigoli vengono copiati come linee, archi, cerchi, ellissi o spline.
Se si specificano due punti, il primo viene utilizzato come punto base e una copia singola viene posizionata in relazione a tale punto. Se si specifica un solo punto e si preme INVIO, il punto di selezione originale viene utilizzato come punto base, mentre il punto successivo rappresenta il punto di spostamento.
