Come utilizzare arrotondamenti e raccordi 2D

Impostazione del raggio di raccordo

Il raggio di raccordo determina la dimensione dell'arco creato mediante il comando RACCORDO, che collega due oggetti selezionati o i segmenti di una polilinea 2D. Fino a quando non viene modificato, il raggio di raccordo si applica a tutti i raccordi creati successivamente.

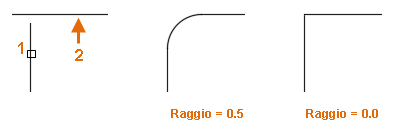

Nota: Se il raggio di raccordo è impostato su 0, gli oggetti selezionati vengono tagliati o estesi fino a quando non si intersecano; non viene creato un arco. Quando il raggio di raccordo è impostato su 0, è possibile rimuovere il segmento di arco tra due segmenti di linea retta o tutti i segmenti di arco da una polilinea 2D.

1. Fare clic su scheda Disegno > gruppo Modifica > menu a discesa Raccorda > Raccorda.
2. Al prompt dei comandi, immettere r (Raggio).
3. Immettere un nuovo valore del raggio di raccordo.

   Una volta che il raggio di raccordo è stato impostato, selezionare gli oggetti o i segmenti di linea che definiscono i punti di tangenza per l'arco risultante oppure premere INVIO per terminare il comando.

   Suggerimento: Tenere premuto MAIUSC durante la selezione degli oggetti o dei segmenti di linea per sostituire il raggio di raccordo corrente con un valore pari a 0.

Aggiunta di un raccordo tra due oggetti o segmenti di linea di una polilinea 2D

1. Fare clic su scheda Disegno > gruppo Modifica > menu a discesa Raccorda > Raccorda.
2. Nell'area di disegno, selezionare il primo oggetto o segmento di linea che definirà i punti di tangenza per l'arco risultante.
3. Selezionare il secondo oggetto o segmento di linea.

Suggerimento: Al messaggio di richiesta principale del comando RACCORDO, utilizzare l'opzione Multiplo per continuare ad aggiungere raccordi dopo aver selezionato i primi due oggetti o segmenti di linea. Quando non viene utilizzata l'opzione Multiplo, il comando termina dopo la selezione del secondo oggetto o segmento di linea.

Aggiunta di un raccordo senza tagliare gli oggetti o i segmenti di linea selezionati

1. Fare clic su scheda Disegno > gruppo Modifica > menu a discesa Raccorda > Raccorda.
2. Al prompt dei comandi, immettere t (Taglia).
3. Immettere n (NoTaglia).
4. Nell'area di disegno, selezionare gli oggetti o i segmenti di linea che definiscono i punti di tangenza per l'arco risultante.

Inserimento di archi in corrispondenza di ciascun vertice di una polilinea 2D

1. Fare clic su scheda Disegno > gruppo Modifica > menu a discesa Raccorda > Raccorda.
2. Al prompt dei comandi, immettere p (Polilinea).
3. Nell'area di disegno, selezionare una polilinea.
