Quando i disegni principali si trovano nel computer locale e i riferimenti nel server, è necessario risolvere i riferimenti utilizzando la finestra di dialogo Mappaggio percorso server.
Per risolvere i riferimenti esterni:
- Aprire un disegno principale disponibile in Mac con il relativo xrif salvato in Windows.
- Fare clic sul riquadro Mappaggio percorso server Windows e Mac.

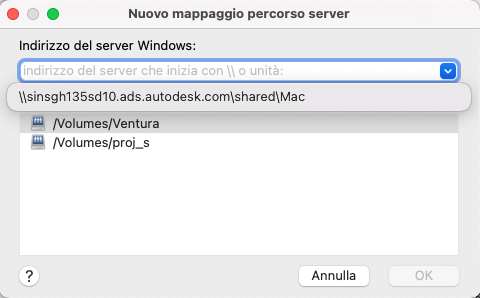

- Fare clic sul pulsante + per aprire la finestra di dialogo Nuovo mappaggio percorso server.
- Fare clic sul menu a discesa per selezionare l'indirizzo del server Windows dell'xrif mancante e fare clic su OK.
- Fare clic su OK nella finestra di dialogo Mappaggio percorso server.

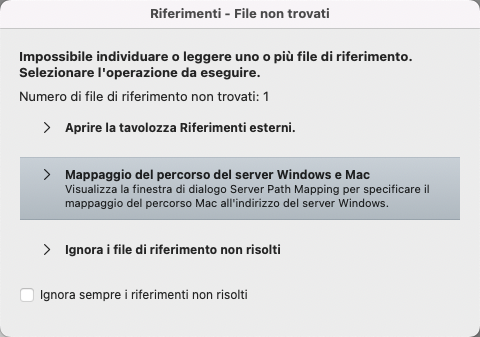

Viene visualizzata la finestra di dialogo Riferimenti.

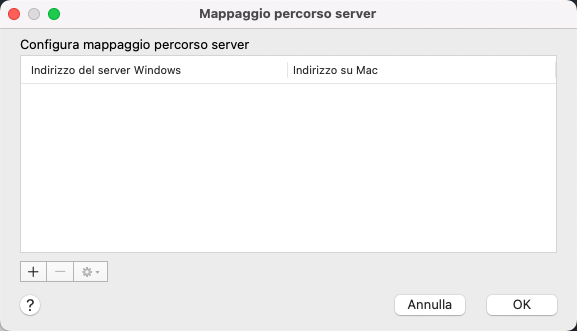

Viene visualizzata la finestra di dialogo Mappaggio percorso server.
Il riferimento mancante viene ora visualizzato nel disegno e il percorso viene visualizzato nel campo Percorso salvato della finestra di dialogo Gestione riferimenti.
Nel disegno principale, impostare la variabile di sistema Projectname su Project1. Questo valore viene salvato nel file di disegno.
