È ora possibile confrontare e visualizzare le modifiche apportate al file di disegno allegato come riferimento esterno (xrif) nel disegno corrente.

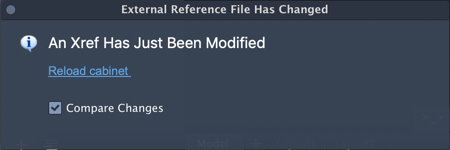

Se un file di riferimento è stato modificato, viene visualizzato un messaggio di notifica bolla nell'angolo inferiore sinistro della finestra dell'applicazione.

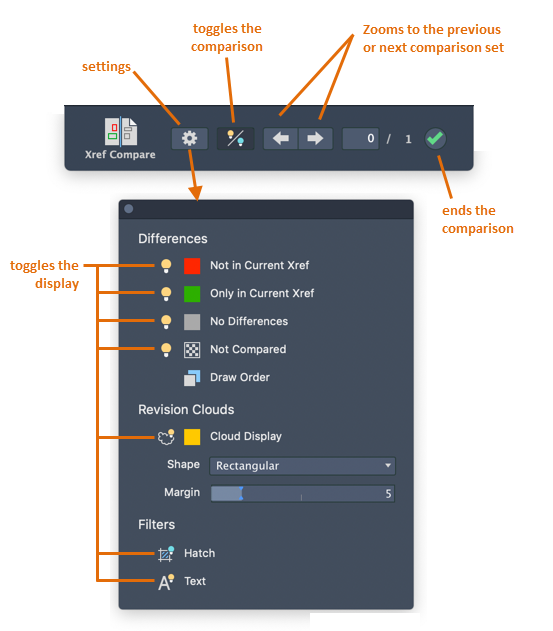

Selezionare Confronta modifiche per visualizzare le differenze evidenziate nel disegno corrente. Quindi, fare clic sul collegamento nel messaggio di notifica bolla per ricaricare l'xrif modificato. Viene visualizzato automaticamente il Visor Confronto Xrif. Eventuali modifiche apportate al disegno di riferimento o ad un disegno confrontato vengono evidenziate utilizzando i fumetti di revisione. Quando si chiude il confronto, l’xrif viene ricaricato.
È inoltre possibile confrontare le modifiche apportate all'xrif nella tavolozza Gestione riferimenti. Fare clic con il pulsante destro del mouse sul nome dell'xrif e selezionare le opzioni del menu Confronta:
- Modifiche recenti. Confronta l'xrif selezionato con l'ultima versione del file di disegno di riferimento.
- File selezionato. Apre una finestra di dialogo standard per la selezione dei file, in cui è possibile selezionare un file di disegno da confrontare con l'xrif specificato.
Nuovi comandi
CONFRONTOX: confronta un xrif allegato con l'ultimo stato del file di disegno di riferimento.
CHIUSURACONFRONTOX: chiude la barra degli strumenti Confronto Xrif e termina il confronto.
RCSUCCCONFRONTOX: esegue lo zoom del gruppo di modifiche successivo del risultato del confronto di xrif.
RCPRECCONFRONTOX: esegue lo zoom del gruppo di modifiche precedente del risultato del confronto di xrif.
Nuove variabili di sistema
COMPARESHOWCONTEXT: controlla la visibilità degli oggetti non utilizzati nel confronto di xrif.
XCOMPAREBAKPATH: specifica il percorso in cui viene memorizzato il file xrif di backup.
XCOMPAREBAKSIZE: imposta la dimensione della cartella in cui è memorizzato il file xrif di backup.
XCOMPARECOLORMODE: attiva e disattiva l'effetto visivo degli oggetti nel disegno host durante un confronto di xrif.
XCOMPAREENABLE: consente il confronto tra un xrif e il file di disegno di riferimento.
