Conteggio

È possibile contare in modo rapido e preciso le istanze di blocchi o altri oggetti selezionati in un disegno. È possibile inserire una tabella con i dati del conteggio dei blocchi nel disegno corrente.

La funzione Conteggio offre risultati visivi del conteggio e un maggiore controllo sui criteri di conteggio.

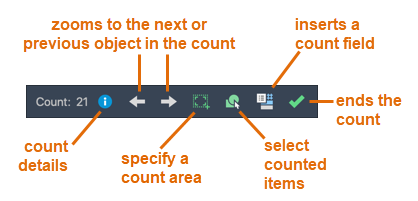

In un conteggio attivo, il visor Conteggio viene visualizzato nella parte superiore dell'area di disegno. Il visor Conteggio include il numero di oggetti e problemi, insieme ad altri controlli per gestire gli oggetti conteggiati.

L'icona dei dettagli sul conteggio cambia a seconda che il conteggio corrente contenga o meno errori. Fare clic su o per aprire la tavolozza Conteggio e visualizzare ulteriori dettagli.

	Visualizza i criteri di conteggio, inclusi le proprietà generali degli oggetti conteggiati ed eventuali attributi e parametri di blocco definiti dall'utente.
	Visualizza i criteri di conteggio, inclusi le proprietà generali, gli attributi e i parametri di blocco definiti dall'utente, nonché il rapporto sui problemi degli oggetti conteggiati. I problemi possono includere oggetti sovrapposti, esplosi o rinominati.

Nota: L'elenco del conteggio include anche i blocchi nidificati all'interno di altri blocchi.

Conteggio di tutti i blocchi

1. Selezionare Conteggio dalla barra degli strumenti.
2. Immettere E per l'intero spazio modello, quindi premere INVIO per elencare tutti i blocchi.

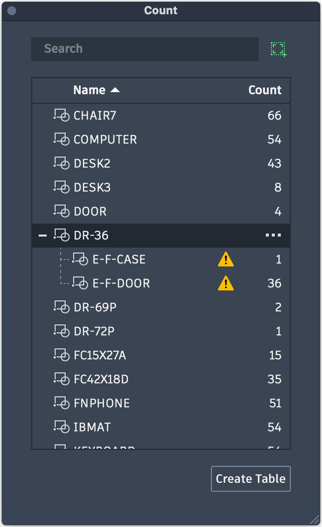

   La tavolozza Conteggio visualizza il numero di istanze di ogni blocco nel disegno.

3. Fare clic sul nome di un blocco nella tavolozza per evidenziare tutte le istanze del blocco nel disegno.
4. Fare clic con il pulsante destro del mouse sul nome di un blocco per applicare un filtro in base a determinate proprietà.

Conteggio degli oggetti all'interno di un'area

1. Selezionare Conteggio dalla barra degli strumenti.
2. Specificare i due angoli per l'area del disegno.
3. Selezionare oggetti o blocchi specifici oppure premere INVIO per conteggiare tutti i blocchi all'interno dell'area.

   Tutte le istanze corrispondenti agli oggetti selezionati vengono evidenziate nel disegno.

   Nota: L'area specificata diventa l'area corrente per il conteggio successivo.
4. Per ulteriori opzioni di filtro, fare clic su Dettagli per aprire la tavolozza.
5. Fare clic su Seleziona per selezionare gli oggetti evidenziati.

Conteggio di un tipo di oggetto specifico

1. Selezionare un oggetto, ad esempio una linea o un blocco.
2. Fare clic con il pulsante destro del mouse e selezionare Conteggio.
3. Per ulteriori opzioni di filtro, fare clic su Dettagli per aprire la tavolozza.
4. Fare clic su Seleziona per selezionare gli oggetti evidenziati.

Nuovi comandi

CONTEGGIO: conteggia ed evidenzia le istanze dell'oggetto selezionato nel disegno.

AREACONTEGGIO: definisce l'area in cui calcolare le istanze di un oggetto o di un blocco.

CHIUDIAREACONTEGGIO: annulla l'area di selezione del conteggio.

CHIUDICONTEGGIO: chiude la barra degli strumenti Conteggio e chiude il conteggio.

CAMPOCONTEGGIO: crea un campo che è impostato sul valore del conteggio corrente.

ELENCOCONTEGGIO: apre la tavolozza Conteggio per visualizzare e gestire i blocchi conteggiati.

CHIUDIELENCOCONTEGGIO: chiude la tavolozza Conteggio.

NAVCONTEGGIOSUC: esegue lo zoom dell'oggetto successivo nel risultato del conteggio.

NAVCONTEGGIOPREC: esegue lo zoom dell'oggetto precedente nel risultato del conteggio.

TABELLACONTEGGIO: inserisce una tabella contenente i nomi dei blocchi e il conteggio corrispondente di ciascun blocco nel disegno.

CONTEGGIOSELEZIONE: trova tutti gli oggetti nel conteggio corrente che corrispondono alle proprietà degli oggetti selezionati e li aggiunge al gruppo di selezione.

Comandi modificati

CAMPODATI: crea un oggetto di testo multilinea con un campo; tale oggetto può essere aggiornato automaticamente ogni volta che il valore del campo viene modificato. Conteggio aggiunto alla categoria Oggetti.

Nuove variabili di sistema

COUNTCHECK: controlla i tipi di errori da archiviare nel conteggio.

COUNTCOLOR: imposta il colore di evidenziazione degli oggetti in un conteggio.

COUNTERRORCOLOR: imposta il colore di evidenziazione degli oggetti che possono causare potenziali errori in un conteggio.

COUNTERRORNUM: visualizza il numero di errori nel conteggio corrente.

COUNTNUMBER: visualizza il numero del conteggio corrente.

COUNTPALETTESTATE: indica se la tavolozza Conteggio è aperta o chiusa.

COUNTSERVICE: controlla l'indicizzazione in background del conteggio.
