In Set di strumenti AutoCAD MEP 2024 sono incluse tabelle di dimensionamento di esempio per linee di fornitura e linee di scarico basate sui tipici standard del settore. Le tabelle di dimensionamento per linee idrauliche di fornitura specificano i valori di lunghezza delle linee idrauliche equivalenti per raccordi e valvole. Le tabelle di dimensionamento per linee idrauliche sanitarie specificano i carichi massimi di portata di progetto consentiti per i diversi tipi di tratti sanitari di scarico (colonne, derivazioni e offset). È inoltre possibile personalizzare le tabelle di dimensionamento per soddisfare i requisiti progettuali o per adeguarsi ai codici applicabili.

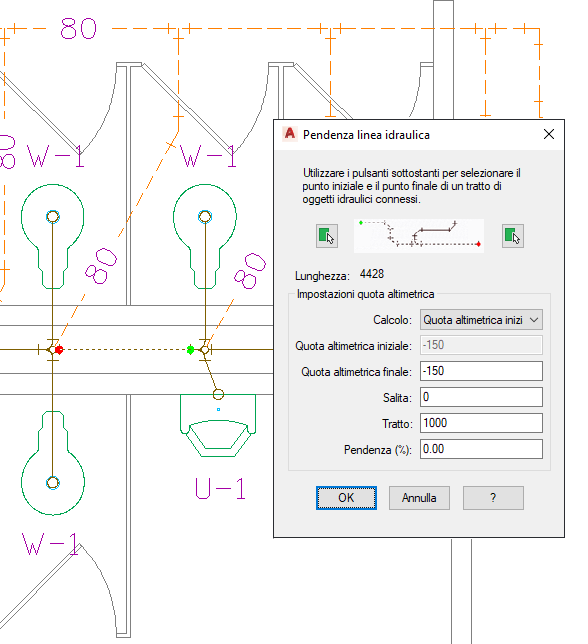

È possibile utilizzare lo strumento Pendenza della linea idraulica per calcolare la quota altimetrica iniziale e finale o la pendenza di una linea idraulica in base ai punti iniziali o finali nel tratto. Il software richiede una delle tre voci: punto iniziale del segmento, punto finale o pendenza. Per ulteriori informazioni, vedere Calcolo della pendenza della linea idraulica.
