Quando si disegnano tratti di passerelle, è possibile aggiungere agli stessi etichette o frecce di direzione del flusso. È inoltre possibile specificare il modello di tratteggio da applicare, nonché impostare linee verticali o a 45 gradi e la spaziatura tra le linee desiderata.
- Nell'area di lavoro Impianti elettrici, fare clic su
.

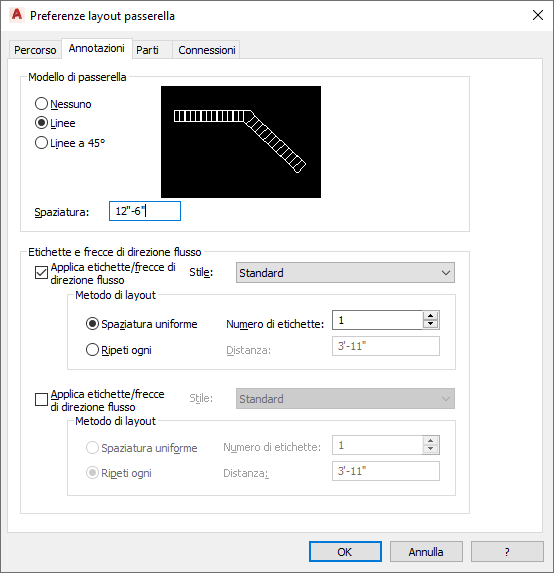

- Nella finestra di dialogo delle preferenze di layout, fare clic sulla scheda Annotazioni.
- Per specificare un modello di passerella, selezionare un tipo di modello di linea in Modello di passerella e immettere un valore in Spaziatura.
L'immagine di anteprima visualizzata sulla destra contiene un esempio delle selezioni correnti.
- In Etichette e frecce di direzione flusso, selezionare uno stile e specificare un metodo di layout. È possibile impostare solo etichette, solo frecce di direzione del flusso o entrambi gli elementi.
