Utilizzare Gestione circuiti per visualizzare dati e informazioni relative al circuito per i disegni dei sistemi elettrici. Se si utilizza un file database di progetto elettrico, è possibile visualizzare i dati del circuito in qualsiasi disegno collegato. Se non si utilizza un database di progetto elettrico, è possibile visualizzare i dati del circuito nel disegno corrente.
Per visualizzare le informazioni sul circuito
- Nel disegno, selezionare un dispositivo e fare clic su
.
- In Gestione circuiti espandere il quadro e selezionare un tipo di sistema, ad esempio Alimentazione e illuminazione, per visualizzare le proprietà dei circuiti.
- Per cercare un quadro specifico, immettere il nome del quadro nel riquadro a sinistra. Le proprietà di ogni circuito sono visualizzate nel riquadro destro.

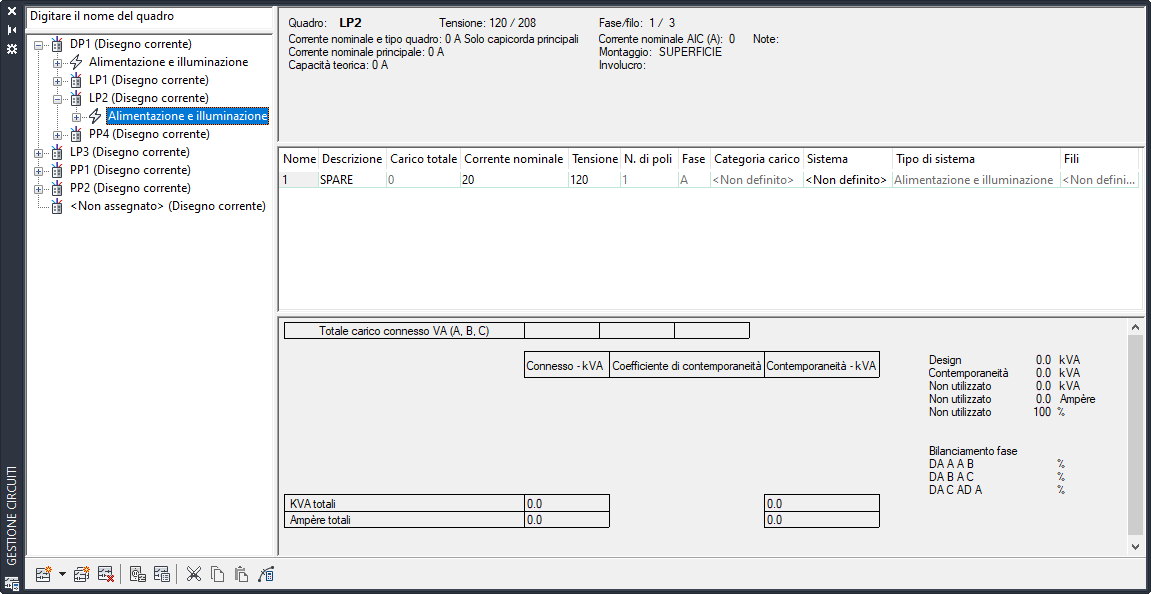

Gestione circuiti
- Espandere un quadro specifico per elencare tutti i circuiti (visualizzati per tipo di sistema) assegnati al quadro.
- Espandere un tipo di circuito sotto un quadro, ad esempio Alimentazione e illuminazione, per elencare tutti i circuiti di quel tipo assegnati al quadro.
Se si utilizza un database di progetto elettrico, è possibile apportare modifiche alle impostazioni del circuito solo dal disegno corrente. Non è possibile modificare le impostazioni del circuito per altri disegni collegati al database di progetto elettrico.
Nel caso dei circuiti di alimentazione e illuminazione, Gestione circuiti visualizza in rosso i circuiti con sovraccarico.
