Come impostare le convenzioni di design per gli stili di quadro

Le convenzioni di design degli stili di quadro determinano il metodo di posizionamento dei fili utilizzato per i quadri dello stile.

Nota: In Gestione layer è possibile modificare i layer in cui vengono inseriti i quadri quando vengono aggiunti ai disegni rieseguendo il mappaggio dei layer. Per ulteriori informazioni, vedere la Guida in linea di Set di strumenti AutoCAD MEP 2024.

Per specificare le convenzioni di design relative ad uno stile di quadro

1. Aprire il disegno che contiene lo stile del quadro.
2. Nell'area di lavoro Impianti elettrici, aprire lo stile del quadro attenendosi ad una delle seguenti procedure:
   • Fare clic su scheda Gestisci gruppo Stile e visualizzazione Gestione stili . Nel riquadro sinistro di Gestione stili, espandere Oggetti elettrici e Stili quadro, quindi selezionare lo stile desiderato.
   • Nel disegno, selezionare un quadro che utilizza tale stile e fare clic su scheda Quadro gruppo Generale menu a discesa Modifica stile Modifica stile .

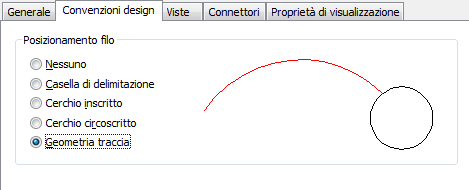

3. Fare clic sulla scheda Convenzioni design.


4. Selezionare un metodo di posizionamento dei fili in Posizionamento filo.

   L'opzione selezionata determina la modalità di visualizzazione dei fili durante la connessione ai quadri. L'immagine di anteprima visualizzata sulla destra rappresenta un esempio della selezione corrente.
