È possibile aggiungere radiatori ad un disegno utilizzando i dati di un file XML creati tramite un programma di calcolo del riscaldamento, ad esempio SOLAR COMPUTER Desktop. Il file XML contiene un identificatore per uno o più vani del modello. Ogni identificatore vano del file è seguito dall'elenco di radiatori da posizionare nel vano.
Per aggiungere nuovi radiatori ad un disegno utilizzando dati di calcolo
- Nell'area di lavoro Tubature, fare clic su
.

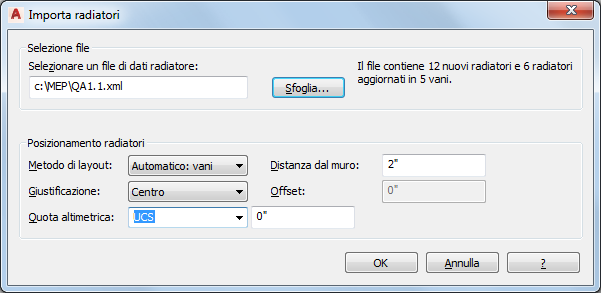

- Nella finestra di dialogo Importa radiatori, in Selezione file, individuare il file XML contenente i dati di calcolo importati e aprirlo.
- In Metodo di layout, selezionare una delle opzioni seguenti:
- Automatico: vani
Il radiatore viene posizionato applicando le opzioni di posizionamento ad una finestra e al relativo muro.
Viene aggiunto un radiatore sotto ogni finestra del vano. Nell'elenco dei radiatori viene selezionata automaticamente la lunghezza corrispondente alla larghezza delle finestre nel vano. Se l'elenco contiene più radiatori rispetto al numero di finestre presenti nel vano, il vano viene ingrandito automaticamente e viene richiesto di immettere 2 punti per posizionare radiatori aggiuntivi.
- Manuale: due punti
Le opzioni di posizionamento vengono applicate alla linea definita dai punti destro e sinistro specificati.
Viene eseguito lo zoom sul vano in fase di elaborazione. Per ogni radiatore nell'elenco, viene richiesto di immettere due punti per il posizionamento nel vano.
- Automatico: vani
- Specificare le opzioni di posizionamento per i radiatori.
Per... Procedere nel modo seguente... Centrare ogni radiatore In Giustificazione, selezionare Centro. Posizionare ogni radiatore in modalità decentrata In Giustificazione selezionare Sinistra o Destra, quindi immettere una distanza in Offset. Posizionare ogni radiatore alla distanza specificata da un muro In Distanza dal muro, immettere un valore. - In Quota altimetrica, specificare una quota altimetrica o immettere un valore.
- Se nel file XML vengono specificate dimensioni inesistenti per una parte radiatore, nella finestra di dialogo Parti radiatore mancanti selezionare una delle opzioni seguenti:
- Crea parti personalizzate: consente di aggiungere le parti radiatore mancanti al disegno corrente.
Le parti non vengono create nel catalogo di parti multivista né rese disponibili per l'uso in altri disegni. È possibile utilizzare i radiatori aggiunti come riferimento per attività quali l'esecuzione di computi. Tuttavia, le funzioni di modifica sono limitate.
Nota: Se non si desidera visualizzare di nuovo la finestra di dialogo, fare clic su Crea sempre parti personalizzate. - Annulla: consente di terminare l'elaborazione, in modo da poter creare le parti radiatore necessarie nel catalogo di parti multivista e rieseguire il comando.
Le parti saranno così disponibili per l'uso nel disegno corrente e in altri disegni. (Vedere Creazione di parti del radiatore personalizzate).
- Crea parti personalizzate: consente di aggiungere le parti radiatore mancanti al disegno corrente.
- Se il file contiene più radiatori rispetto alle finestre di un vano, il vano viene ingrandito automaticamente. Seguire le istruzioni e immettere due punti per posizionare ogni radiatore.
