Informazioni sulle opzioni del riquadro proprietà per i tubi (modalità Modifica)

In questa sezione vengono definite le proprietà della scheda Design del riquadro Proprietà da utilizzare per modificare il sistema di tubature. La scheda Design è suddivisa in due sezioni: DI BASE e AVANZATE.

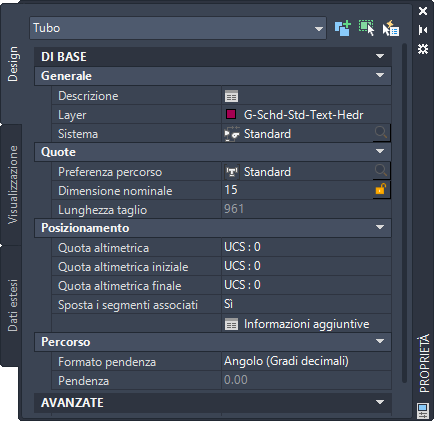

Proprietà di base

Le proprietà di base vengono espanse per default. Viene visualizzato il valore memorizzato per ultimo.

Nota: Nelle seguenti tabelle, le proprietà associate ai layout di tubature in pendenza sono precedute da un asterisco (*). Le proprietà relative ai tubi flessibili sono precedute da un doppio asterisco (**) e sono disponibili solo quando si aggiungono tubi flessibili.

Generale	Descrizione
Descrizione	Fornisce una descrizione dell'oggetto (facoltativa)
Layer	Consente di specificare lo stile di layer per l'oggetto selezionato
Sistema	Consente di specificare la definizione di sistema per l'oggetto selezionato

Quote	Descrizione
Preferenza percorso	Consente di specificare la preferenza di percorso per l'oggetto tubo selezionato
Dimensione nominale	Consente di specificare la dimensione nella preferenza di percorso per l'oggetto selezionato
Blocco della dimensione	Impedisce di modificare la dimensione nominale durante la modifica del percorso del tubo
Lunghezza taglio	Consente di specificare il valore riportato per la lunghezza del tubo

Posizionamento	Descrizione
Quota altimetrica	Consente di specificare la quota altimetrica dell'oggetto tubo
Quota altimetrica iniziale Quota altimetrica finale	Consente di specificare la quota altimetrica del punto iniziale e finale del segmento di tubo Quota altimetrica iniziale/finale nel riquadro proprietà
Sposta i segmenti associati	Consente di specificare se si desidera che i segmenti di tubo collegati vengano spostati quando la posizione della parte selezionata cambia (impostazione di default: Sì)
Informazioni aggiuntive	Fare clic su per aprire il foglio di lavoro Posizione

Percorso	Descrizione
*Formato pendenza	Visualizza il formato di pendenza corrente (non modificabile)
*Pendenza	Consente di specificare il valore di pendenza per il segmento di tubo corrente (non modificabile)

Proprietà avanzate

Le proprietà avanzate vengono compresse per default. Per visualizzare le proprietà avanzate, fare clic su (freccia verso il basso).

La scheda Design è suddivisa in due sezioni: DI BASE e AVANZATE.

Proprietà avanzate (comprende le proprietà del tubo flessibile)

Nota: Nelle seguenti tabelle, le proprietà associate ai layout di tubature in pendenza sono precedute da un asterisco (*). Le proprietà relative ai tubi flessibili sono precedute da un doppio asterisco (**) e sono disponibili solo quando si aggiungono tubi flessibili.

Proprietà	Descrizione
Dettagli connessione	Fare clic su per aprire il foglio di lavoro Dettagli connessione. Nota: Per ulteriori informazioni, vedere Dettagli connessione.
Ancore (per raccordi)	Fare clic su per aprire il foglio di lavoro Àncora.
Spessore isolante	Consente di specificare lo spessore dell'isolante per il segmento di tubo corrente.
**Elementi grafici	Consente di specificare un modello per i tubi flessibili.
**Intervallo	Consente di specificare un valore di intervallo per i tubi flessibili.
**Geometria	Utilizzata durante la modifica del layout di tubi flessibili
