Questa funzionalità serve per generare le distinte componenti per i disegni AutoCAD e Set di strumenti AutoCAD Mechanical senza le distinte componenti.
Che cos'è un elenco delle parti manuale?
Per elenco delle parti manuale, si intende un elenco delle parti digitato manualmente. Di seguito sono riportati alcuni esempi di elenchi delle parti manuali:
- È possibile creare una tabella e digitare manualmente i nomi delle parti e degli assiemi.
- L'elenco delle parti viene creato come blocchi e i nomi delle parti e degli assiemi vengono inseriti manualmente come attributi dei blocchi.
- Creazione dell'elenco delle parti mediante linee e inserimento dei nomi delle parti e degli assiemi come TESTOM.
- Digitazione dell'elenco delle parti in un foglio di calcolo di Microsoft Excel.
Cosa può fare Set di strumenti AutoCAD Mechanical per i disegni con elenchi delle parti manuali?
Se si dispone di progetti di disegno in cui gli elenchi delle parti sono stati inseriti manualmente nei disegni di assieme, gli strumenti di migrazione dell'elenco delle parti di Set di strumenti AutoCAD Mechanical consentono di:
- Analizzare il progetto di disegno.
- Generare le distinte componenti dagli elenchi delle parti manuali.
- Sostituire l'elenco delle parti manuale con elenchi delle parti di Set di strumenti AutoCAD Mechanical.
Nota:
Se l'elenco delle parti è un foglio di calcolo di Microsoft Excel, gli strumenti generano la distinta componenti senza tuttavia posizionare un elenco delle parti all'interno del disegno.

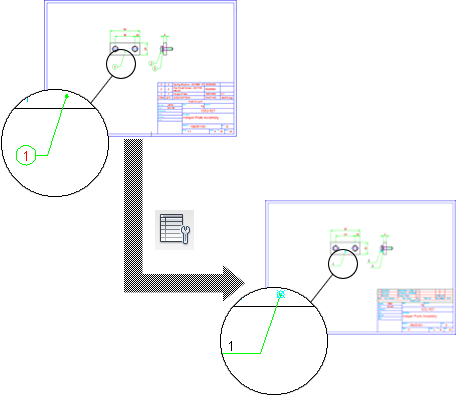

- Sostituisci riferimento disegnati manualmente con i numeri Set di strumenti AutoCAD Mechanical.
Nota: La migrazione dei numeri di riferimento è facoltativa e, se necessario, può essere saltata.
- Posizionare i riferimenti parte per contrassegnare le geometrie come parti e assiemi.
Nota:
- Gli strumenti di migrazione consentono di posizionare i riferimenti parte nella posizione corretta solo se il disegno contiene dei numeri di riferimento. In caso contrario, il riferimento parte verrà posizionato accanto al bordo del disegno.
- Se il disegno contiene parti standard, allora contiene riferimenti parte (inseriti automaticamente con le parti standard) prima della migrazione. Se le parti standard sono presenti nell'elenco delle parti manuale, durante il processo di migrazione verrà aggiunto un altro gruppo di riferimenti parte. I riferimenti parte originali vengono esclusi dal filtro della distinta componenti.
- Sostituisce i bordi del disegno non AMTITLE con bordi del disegno AMTITLE.
Se i disegni fanno parte di un progetto in cui ogni parte e sottoassieme viene disegnato nel proprio file DWG, gli strumenti di migrazione non interrompono la generazione di distinte componenti. Gli strumenti proseguono infatti il rilevamento della relazione gerarchica tra i disegni e collegano le proprie distinte componenti utilizzando il flusso di lavoro Allega distinta componenti.
Se si utilizza un progetto di disegno che non è stato creato con Set di strumenti AutoCAD Mechanical ad esempio un progetto di disegno di AutoCAD, gli strumenti di migrazione effettuano anche le seguenti operazioni:
- Migrazione di tutti i disegni del progetto in formato Set di strumenti AutoCAD Mechanical.
(viene eseguita la migrazione del disegno in modo che possa contenere una distinta componenti)
- Migrazione di tutti i bordi del disegno in bordi del disegno AMTITLE
