Utilizzare questa finestra di dialogo per inserire i processi e le varianti dei processi nella nota di coda di un simbolo di saldatura.
|
Scheda Processi Contiene un elenco dei processi di saldatura e le opzioni di inserimento. |
||
|
Elenca Visualizza un elenco di processi di saldatura, che può essere inserito nella nota di coda del simbolo. Questo elenco non supporta la selezione multipla. Fare clic sull'intestazione di colonna per disporre gli elementi dell'elenco in ordine crescente in base a tale colonna. |
||
|
Processi Visualizza il numero del processo di saldatura. |
||
|
Descrizione Visualizza la descrizione del processo. |
||
|
Inserisci |
||
|

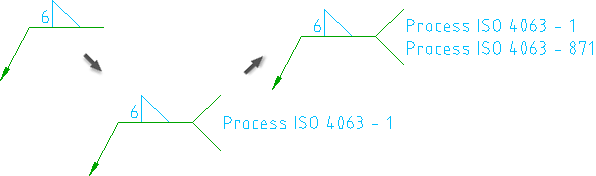

Inserisci Inserisce il processo selezionato come una nuova riga nella nota di coda. Se non esistono code, viene creata automaticamente una nota di coda. Se il cursore è nella casella della nota di coda (nella finestra di dialogo Simbolo di saldatura) quando si fa clic su Aggiungi processo, la nuova riga viene inserita in corrispondenza della posizione del cursore.  |
||
|
Inserisci con il prefisso <Norma> Aggiunge il nome della norma davanti al numero di processo. Il contenuto del testo inserito dipende dalla norma e dalla revisione correnti. Nota: Questa opzione non è disponibile per le norme ANSI, JIS e GB. Per le norme JIS, questa opzione è disponibile solo se nella finestra di dialogo Saldatura - Impostazioni è selezionata l'opzione Utilizza standard ISO.
 |
||
|
Inserisci come saldatura ibrida Aggiunge il numero di processo, preceduto dal separatore di saldatura ibrida, all'ultima riga della nota di coda. Se il cursore è nella casella della nota di coda (nella finestra di dialogo Simbolo di saldatura) quando si fa clic su Aggiungi processo, il processo viene inserito in corrispondenza della posizione del cursore. Nota: Questa opzione non è disponibile per lo standard ANSI. Per le norme JIS, questa opzione è disponibile solo se nella finestra di dialogo Saldatura - Impostazioni è selezionata l'opzione Utilizza standard ISO.
 |
||
|
Scheda Modalità di trasferimento Contiene un elenco di varianti di processi di saldatura note come modalità di trasferimento. Nota: Questa scheda non è visibile per le norme ANSI e GB.
|
||
|
Elenca Visualizza un elenco delle modalità di trasferimento, che può essere inserito nella nota di coda del simbolo. Questo elenco non supporta la selezione multipla. Fare clic sull'intestazione di colonna per disporre gli elementi dell'elenco in ordine crescente in base a tale colonna. |
||
|
Modalità Visualizza la modalità di trasferimento. |
||
|
Descrizione Visualizza la descrizione della modalità di trasferimento. |
||
|
Inserisci Aggiunge la variante di processo, preceduta dal carattere "trattino" ("-") all'ultima riga della nota di coda. Se il cursore è nella casella della nota di coda (nella finestra di dialogo Simbolo di saldatura) quando si fa clic su Aggiungi processo, il processo viene inserito in corrispondenza della posizione del cursore. |
||
|
Scheda Ulteriori elementi Contiene un elenco di varianti di processi di saldatura note come elementi aggiuntivi. Nota: Questa scheda non è visibile per le norme ANSI e GB.
|
||
|
Elenca Visualizza un elenco di elementi aggiuntivi che possono essere inseriti nella nota di coda del simbolo. Questo elenco non supporta la selezione multipla. Fare clic sull'intestazione di colonna per disporre gli elementi dell'elenco in ordine crescente in base a tale colonna. |
||
|
Elemento Visualizza l'elemento aggiuntivo. |
||
|
Descrizione Visualizza la descrizione dell'elemento aggiuntivo. |
||
|
Inserisci Aggiunge la variante di processo, preceduta dal carattere "trattino" ("-") all'ultima riga della nota di coda. Se il cursore è nella casella della nota di coda (nella finestra di dialogo Simbolo di saldatura) quando si fa clic su Aggiungi processo, il processo viene inserito in corrispondenza della posizione del cursore. |
||
