È possibile utilizzare il comando di unione dei vettori per unire dei vettori ad un'immagine raster nuova o già esistente. L'unione dei vettori consente di apportare modifiche precise all'immagine raster utilizzando vettori AutoCAD, pur mantenendo i dati nel formato raster.

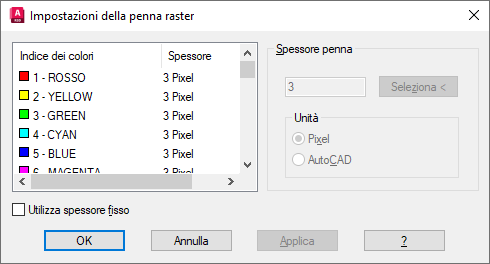

Quando si esegue un'unione di vettori, è possibile selezionare gli spessori delle penne raster per l'unione, specificando lo spessore della penna nella finestra di dialogo Impostazioni della penna raster.
Le penne raster applicano uno spessore linea specifico alle entità vettoriali nel momento in cui vengono unite all'immagine. Gli spessori delle linee vengono assegnati in base al colore dell'entità.
