Esercizio P12: conversione di immagini a colori in immagini bitonali

Questo esercizio mostra come convertire le immagini a colori in immagini bitonali (in bianco e nero)

Un'immagine a colori di un foglio a quadranti USGS verrà convertita in un'immagine bitonale per poi tracciarne i contorni utilizzando gli strumenti di vettorizzazione del AutoCAD Raster Design toolset.

Esercizi correlati

• Esercizio S3: correzione di immagini mediante i comandi Inverti e Specchio
• Esercitazione sulla vettorizzazione

Prima di svolgere questo esercizio, accertarsi che le opzioni del AutoCAD Raster Design toolset siano impostate come descritto nell’esercizio Esercizio A1: impostazione delle opzioni del AutoCAD Raster Design Toolset.

Esercizio

1. Nella cartella ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2024.Bundle\Contents\Tutorials\Tutorial5, aprire il file di disegno Map_12.dwg.

   Convertire l'immagine in bitonale

2. Isolare il layer TU_image_usgs. A tale scopo, sulla barra multifunzione, fare clic su scheda Inizio > gruppo Layer > Proprietà layer . Selezionare il layer TU_image_usgs in Gestore proprietà layer, fare clic con il pulsante destro del mouse e scegliere Seleziona tutto tranne corrente, quindi congelare tutti i layer selezionati.
3. Sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo Modifica menu a discesa Elabora immagine Istogramma . Premere INVIO per l'intera immagine. Viene visualizzata la finestra di dialogo Istogramma.
4. Fare clic sulla scheda Soglia.

   Utilizzare il dispositivo di scorrimento della scheda Soglia per determinare i pixel da visualizzare in nero e quelli da visualizzare in bianco una volta convertita l'immagine.

5. Spostare il dispositivo di scorrimento il più vicino possibile a 171, osservando l'effetto sull'immagine nella finestra dell'anteprima.

   In questo esercizio viene utilizzata una sola immagine. Tuttavia, se si selezionano più immagini, è possibile selezionare il nome dell'immagine sotto l'anteprima ed osservare l'effetto del valore della soglia su quella stessa immagine. Quando si fa clic su Applica e chiudi, le immagini selezionate vengono convertite in bianco e nero.

6. Fare clic su Applica e chiudi per convertire l'immagine.

   Salvare l'immagine

7. Sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo Inserisci e scrivi Salva con nome .
8. Nella finestra di dialogo Salva con nome, immettere usgs.cal come nome file, selezionare CALS Tipo 1 come tipo di file e fare clic su Salva.

   Invertire l’immagine

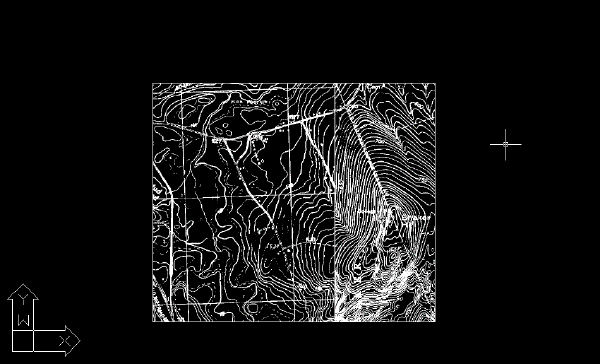

9. Sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo Modifica menu a discesa Correggi Inverti .


   Dopo avere convertito un'immagine e, se necessario, dopo averla invertita, vengono in genere utilizzati i filtri di modifica, quali il comando Rimuovi imperfezioni e i filtri bitonali, per eliminare dati raster che potrebbero interferire con il tracciamento dei contorni.

10. Chiudere il disegno senza salvare le modifiche.
