Esercizio R3: riconoscimento di una tabella

Questo esercizio mostra come modificare nel disegno il testo raster contenuto in una tabella in testo AutoCAD.

La procedura generale è la seguente:

• Immettere i parametri per il motore di riconoscimento.
• Selezionare una tabella contenuta nel disegno utilizzando il metodo di selezione rettangolare.
• Apportare correzioni al testo riconosciuto utilizzando gli strumenti della finestra Verifica tabella.
• Inserire la tabella nel disegno come testo AutoCAD.

Esercizi correlati

• Esercizio R1: riconoscimento del testo scritto a macchina
• Esercizio R2: riconoscimento del testo scritto a mano

Prima di svolgere questo esercizio, accertarsi che le opzioni del AutoCAD Raster Design toolset siano impostate come descritto nell’esercizio Esercizio A1: impostazione delle opzioni del AutoCAD Raster Design Toolset.

Esercizio

1. Nella cartella ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2024.Bundle\Contents\Tutorials\Tutorial9, aprire il file di disegno textrec_02.dwg.

   Scegliere un'immagine da inserire

2. Per visualizzare la finestra di dialogo Inserisci immagine, sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo Inserisci e scrivi Inserisci .
3. Nella finestra di dialogo Inserisci immagine, dall'elenco Tipo file, selezionare Tutti i file di immagine.
4. Se necessario, accedere alla cartella ..\Program Files\Autodesk\ApplicationPlugins\RasterDesign2024.Bundle\Contents\Tutorials\Tutorial9. Selezionare il file di immagine text_rec_table.tif.
5. Nell’area Opzioni di inserimento, fare clic su Inserimento rapido e Zoom alle immagini. Fare clic su Apri.

   L'immagine viene inserita.

   Convertire testo raster in una tabella in testo AutoCAD

6. Per visualizzare la finestra di dialogo Impostazioni riconoscimento testo, sulla barra multifunzione, fare clic sulla scheda Strumenti raster gruppo Vettorizza e riconosci testo menu a discesa OCR Impostazione OCR .
7. Nella sezione Input della finestra di dialogo Impostazioni riconoscimento testo, selezionare le seguenti impostazioni:
   • Per Forma selezione, impostare Rettangolare.
   • Selezionare il dizionario per Controllo ortografico.
   • Selezionare Italiano dall'elenco Lingua controllo ortografico.
   • Selezionare il dizionario AutoCAD personalizzato.
   • Fare clic su Set di caratteri e selezionare Italiano.
   • Nella sezione Riconoscimento, selezionare Maiuscole, Numeri, Punteggiatura e Varie.
8. Nella sezione Output AutoCAD, selezionare le seguenti impostazioni:
   • Per Tipo di output impostare Testo.
   • Per Altezza testo, impostare Altezza stile.
   • Per Stile AutoCAD, impostare Testo tabella.
   • Per Metodo di rimozione, impostare Cancellatura.
9. Nella sezione Visualizzazione di verifica, deselezionare tutte le caselle di controllo.
10. Fare clic su OK.
11. Sulla barra multifunzione, fare clic sulla scheda Strumenti raster gruppo Vettorizza e riconosci testo menu a discesa OCR Riconosci tabella .

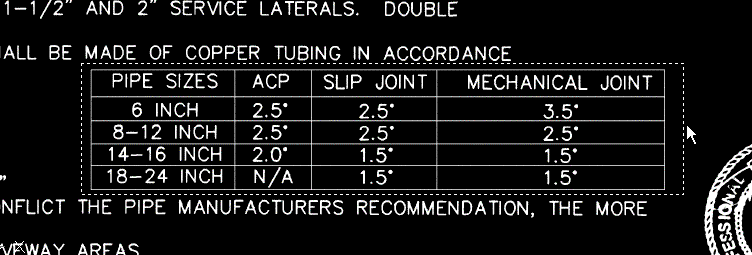

12. Disegnare un rettangolo attorno alla tabella procedendo nel seguente modo: fare clic sull'angolo superiore sinistro, premere INVIO per impostare l'angolo su 0, quindi fare clic sull'angolo inferiore destro.

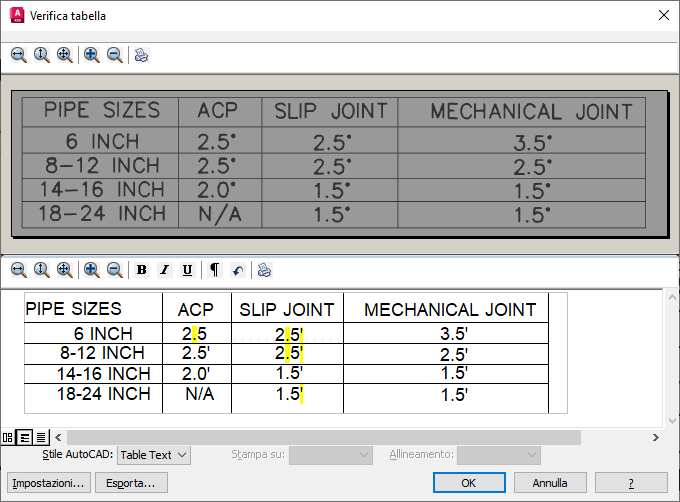

13. Viene visualizzata la finestra Verifica tabella. Nel riquadro di visualizzazione (riquadro superiore) viene visualizzato il testo raster originale mentre nel riquadro di modifica (riquadro inferiore) vengono visualizzati i risultati del motore di riconoscimento.

    L'esempio seguente mostra i risultati tipici per il comando Riconosci tabella.


14. Esaminare i risultati nel riquadro di modifica della finestra Verifica tabella. In questo esempio, si cambierà il carattere $ della prima colonna nel numero 8, e si correggerà la spaziatura per la parola INCH.
    Attenzione: Dal momento che non esistono motori di riconoscimento precisi in modo assoluto, occorre esaminare accuratamente i risultati riportati nel riquadro di modifica, non solo le aree evidenziate, ed apportare tutte le necessarie modifiche.
15. Fare clic su OK per inserire la tabella come testo AutoCAD nel disegno, quindi premere ESC per terminare il comando.

    Se necessario, per spostare o modificare il testo si possono utilizzare i comandi standard di AutoCAD.

16. Chiudere il disegno senza salvare le modifiche.
