Visualizzazione dei problemi del grafico

Il nuovo Visualizzatore problemi consente di esaminare i problemi dei grafici, inclusi errori e avvisi, in Lettore Dynamo.

Come accedere al Visualizzatore problemi

Quando un grafico di Lettore Dynamo viene eseguito con almeno un problema, è disponibile un'opzione per aprire il Visualizzatore problemi nella parte inferiore dell'applicazione.

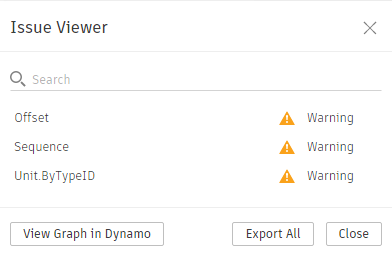

Utilizzo del Visualizzatore problemi

Il Visualizzatore problemi visualizza un elenco di tutti gli errori o gli avvisi che interessano il grafico in Dynamo. Per ulteriori informazioni su ciascun problema, fare clic sul relativo titolo nell'elenco. Verranno visualizzate ulteriori informazioni sul problema.

Se l'elenco dei problemi è lungo e si sta cercando un problema specifico, è possibile trovarlo facilmente utilizzando la funzione di ricerca. La ricerca riguarda solo i titoli dei problemi, non il testo esteso di un errore o di un avviso.

Come esportare i dati sui problemi

Per esportare i dati sui problemi in formato CSV, utilizzare l'opzione Esporta tutto nella parte inferiore della finestra di dialogo Visualizzatore problemi. I dati includono:

• Nome grafico
• Elenco dei nodi con problemi
• Tipo: Esistono quattro tipi di problemi:
  • 0: Sconosciuto
  • 1: Problema
  • 2: Errore
  • 3: Input mancanti
• Messaggio di avviso o di errore
• URL: questo è un collegamento alla documentazione degli errori, se presente.
• I dati sui problemi esportati possono aiutare l'utente o il responsabile BIM a risolvere i problemi relativi al grafico.
