La progettazione di un sistema ferroviario è un processo complesso che richiede la gestione di sopraelevazioni ferroviarie, deviatoi e informazioni sull'attraversamento ferroviario.

In questo articolo Hai provato? verranno esaminate in dettaglio le funzionalità di progettazione ferroviaria di Civil 3D. Queste funzionalità non sono nuove, ma se non sono mai state utilizzate, potrebbe essere utile scoprire come possono semplificare la progettazione ferroviaria.

In ogni articolo Hai provato? viene descritto il profilo di una funzionalità o un flusso di lavoro utili in Civil 3D. Nell'articolo verranno presentate le novità, le soluzioni esistenti e le funzionalità che potrebbero migliorare l'esperienza degli utenti con Civil 3D, aumentando la produttività sia dei singoli utenti sia dei team.

Sarebbe utile la descrizione di una funzionalità specifica? È possibile indicare la propria preferenza nella sezione Commenti dopo aver fornito i propri suggerimenti nella parte inferiore della pagina.

Che cos'è?

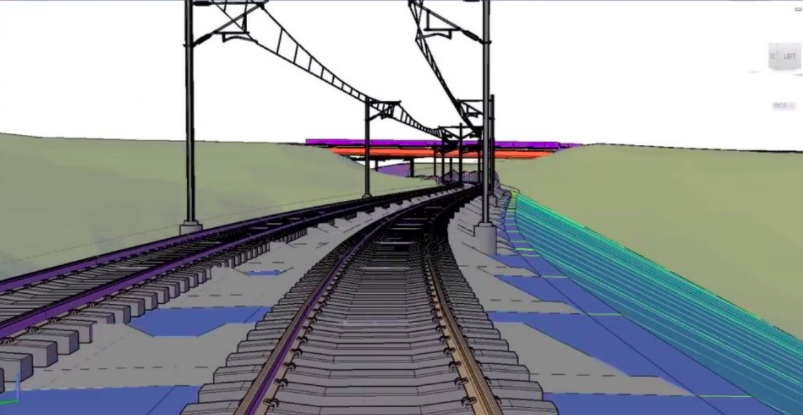

In Civil 3D viene fornita agli utenti una serie di strumenti necessari per creare e modificare le progettazioni ferroviarie. Con Civil 3D, è possibile identificare la geometria più efficiente per la progettazione ferroviaria.

La progettazione ferroviaria in Civil 3D non è un unico flusso di lavoro lineare, ma piuttosto un insieme di funzionalità che collaborano per aiutare a progettare e analizzare un sistema ferroviario.

Di seguito sono elencate le funzionalità di progettazione ferroviaria di Civil 3D e il loro funzionamento:

Di cosa si tratta	Operazione svolta
Tracciato	Progettazione di tracciati ferroviari in base al layout o mediante la conversione della geometria degli oggetti
Ciglio marciapiede	Determinazione delle dimensioni e del posizionamento dei cigli marciapiede che si trovano su un lato o su entrambi i lati di una ferrovia.
Sopraelevazione ferroviaria	Sopraelevazione ferroviaria è la sopraelevazione rilevata su una ferrovia. Creazione, modifica e visualizzazione della quantità di sopraelevazione ferroviaria per la ferrovia. La quantità di sopraelevazione ferroviaria viene illustrata in una vista di sopraelevazione ferroviaria.
Attraversamento	Creazione, modifica ed eliminazione di un insieme di deviatoi e un tracciato di connessione che consente lo spostamento di un'automotrice tra due tracciati.
Scambio	Creazione, modifica ed eliminazione di un tipo di oggetti deviatoio per ramificare i tracciati ferroviari.
Tabella deviatoio	Generazione di una tabella AutoCAD dei dati utilizzati per descrivere ciascun deviatoio nella Carta o una selezione di deviatoi.

Perché utilizzarlo?

Le funzionalità di progettazione ferroviaria di Civil 3D consentono ai progettisti di accelerare la pianificazione, la progettazione e la consegna delle reti ferroviarie. La funzionalità di progettazione ferroviaria consente di creare, modificare ed eliminare elementi e informazioni ferroviarie da un'unica posizione.

Grazie agli oggetti ferrovia, è possibile determinare la geometria migliore per la progettazione ferroviaria, favorendo la riduzione dei costi, la determinazione dell'impatto ambientale e la realizzazione di infrastrutture quali ponti, tunnel e muri di sostegno.

Inoltre, le funzionalità di progettazione ferroviaria possono essere utilizzate insieme ad altri prodotti della Collection AEC di Autodesk, quali InfraWorks e ReCap Pro. In ReCap è possibile raccogliere i dati punto da una scansione 3D e quindi importarli in Civil 3D per creare tracciati basati sui dati raccolti.

Utilizzando Autodesk Connector for ArcGIS, è possibile raccogliere informazioni importanti per un progetto ferroviario, quali dati topografici, confini catastali e piani di inondazione.

Dove si trova?

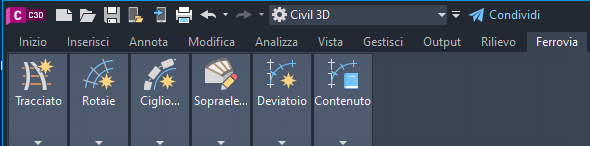

Gli strumenti di progettazione ferroviaria sono disponibili nella scheda della barra multifunzione Ferrovia. Posizionare il cursore su uno dei pulsanti di progettazione ferroviaria per visualizzare un menu a discesa con le opzioni per creare, modificare ed eliminare il rispettivo elemento ferroviario.

Come si utilizza?

Per creare una ferrovia nella Carta, è necessario innanzitutto creare un tracciato. I tracciati possono essere creati disegnando un tracciato o creando un tracciato da oggetti esistenti quali linee, archi e polilinee. Durante la creazione del tracciato, è possibile determinare progressive, tipi di transizione e curve in base alle esigenze del progetto. Successivamente, è possibile inserire polilinee 3D o linee caratteristiche in base al tracciato che rappresenta le rotaie sinistra, destra e centrale.

Queste rotaie vengono create utilizzando progressive comuni basate su dati o tolleranze specificate. Le rotaie vengono regolate in base alle modifiche apportate alla geometria del tracciato, al profilo e alla sopraelevazione ferroviaria.

Come creare nuove rotaie

Fare clic sulla scheda Ferrovia gruppo Rotaia Crea. Nella finestra di dialogo Rotaie, specificare le rotaie richieste, il tipo di oggetto, le etichette, il profilo, il metodo di creazione e altri parametri per la rotaia.

Esportazione di rotaie

I tracciati ferroviari possono essere esportati come file CSV per condividere facilmente i punti ferroviari con le parti interessate al progetto. Selezionare lo strumento Esporta rotaie e selezionare la rotaia da esportare. Viene visualizzata una finestra di dialogo in cui viene richiesto di selezionare la posizione e il nome del file CSV esportato. Fare clic su Salva per completare l'esportazione della rotaia.

Creazione di cigli marciapiede della rotaia

I cigli marciapiede della rotaia sono linee caratteristiche che rappresentano uno scostamento ingombro tra un ciglio marciapiede e un montante. Per creare un ciglio marciapiede, fare clic sul pulsante Crea nel gruppo Ciglio marciapiede. Quindi, selezionare un tracciato nella Carta.

È inoltre possibile premere INVIO per scegliere un tracciato specifico nella finestra di dialogo Seleziona tracciato. Nella finestra di dialogo Crea ciglio marciapiede, denominare il ciglio marciapiede e selezionare un profilo. È ora possibile personalizzare lo scartamento, l'intervallo di calcolo, l'intervallo progressive o la lunghezza dei binari.

Nota: È importante notare che i cigli marciapiede sono associati dinamicamente al tracciato principale.

Sopraelevazione ferroviaria

Utilizzare gli strumenti sopraelevazione ferroviaria per calcolare e modificare la variazione di quota altimetrica dei binari nelle curve orizzontali di una ferrovia.

L'Editor sopraelevazione ferroviaria consente di modificare i limiti di sopraelevazione ferroviaria e di analizzarne i dati nelle viste piana e profilo.

Importante: Tenere presente che la sopraelevazione ferroviaria deve essere calcolata prima che il tipo di modellatore venga creato lungo il tracciato.

Per calcolare la sopraelevazione ferroviaria, selezionare innanzitutto un tracciato ferroviario nella Carta e fare clic sul pulsante Calcola/Modifica sopraelevazione ferroviaria nel gruppo Strumenti rotaia. È possibile creare una vista sopraelevazione ferroviaria per visualizzare graficamente i dati della sopraelevazione ferroviaria su un tracciato. La finestra di dialogo Vista sopraelevazione ferroviaria consente di modificare il nome della vista sopraelevazione ferroviaria, il tracciato e altri parametri.

Con la procedura guidata Calcola sopraelevazione ferroviaria è possibile specificare standard di progettazione ferroviaria, tra cui formule per la sopraelevazione ferroviaria di equilibrio e il massimo difetto di sopraelevazione ferroviaria, nonché tabelle per sopraelevazione ferroviaria applicata, lunghezza transizione e metodo di raggiungimento.

Attraversamento

Gli strumenti di attraversamento facilitano il disegno degli scambi di attraversamento che collegano tracciati ferroviari paralleli. La funzionalità di attraversamento è disponibile nella barra multifunzione di Civil 3D, nella scheda Ferrovia.

Utilizzando la funzionalità di attraversamento, è possibile aggiungere un elemento unito da due deviatoi che collegano due tracciati paralleli esistenti. Per generare un attraversamento, i tracciati devono trovarsi ad una distanza e ad una lunghezza sufficienti. È possibile scegliere i tipi di attraversamento da una libreria in cui è possibile modificare, eliminare o integrare gli attraversamenti in base alle necessità.

Deviatoio

Uno scambio aggiunge un tracciato che si ramifica dal tracciato di origine. Utilizzare gli strumenti di modifica del tracciato per progettare e disegnare altri tracciati ferroviari. Utilizzare la funzione Tabella deviatoio per aggiungere informazioni tabulari specifiche per i deviatoi nella Carta.

Utilizzando la libreria di tipi di deviatoi e attraversamenti di Civil 3D, è possibile progettare deviatoi per la ramificazione di tracciati e scambi di attraversamento che collegano tracciati paralleli.

Componenti sezione tipo

Consultare la libreria Componenti sezione tipo ferroviario per esaminare il funzionamento e i parametri dei componenti sezione tipo specifici della ferrovia che è possibile utilizzare per creare un modellatore per la ferrovia. Utilizzare gli strumenti di progettazione ferroviaria di Civil 3D per creare e modificare rotaie, cigli marciapiede e altro ancora.

Utilizzare Subassembly Composer per creare componenti sezione tipo personalizzati, che vengono a loro volta utilizzati per generare i tipi di modellatore.
