Questo componente sezione tipo è un'utility di tipo generico che è simile al componente sezione tipo Collegamento a punto contrassegnato e che connette un collegamento dal punto di associazione ad un punto contrassegnato denominato in precedenza.
Può essere utilizzato in varie situazioni, tra cui la connessione tra sezioni stradali adiacenti in cui gli scostamenti relativi e le quote altimetriche variano, oppure attraverso un'area triangolare tra sezioni stradali convergenti. Usare il componente sezione tipo Contrassegna punto se il punto di connessione non è già stato nominato.
Associazione

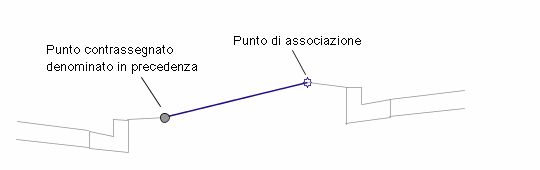

Il punto di associazione si trova in corrispondenza dell'inizio del collegamento. Il collegamento può essere rivolto in qualsiasi direzione. La direzione è determinata dalla posizione del punto contrassegnato rispetto al punto di associazione.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Nome punto contrassegnato |
Nome del punto contrassegnato al quale eseguire il collegamento |
String |
Nessuna |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da virgole |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. False per aggiungere il collegamento, il punto iniziale e il punto finale. True per aggiungere solo il punto finale. |
True\False |
No |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Parametri obiettivo: Nessuno.
Parametri di output
|
Parametro |
Descrizione |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Scostamento finale |
Scostamento +/- della fine del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
Funzionamento

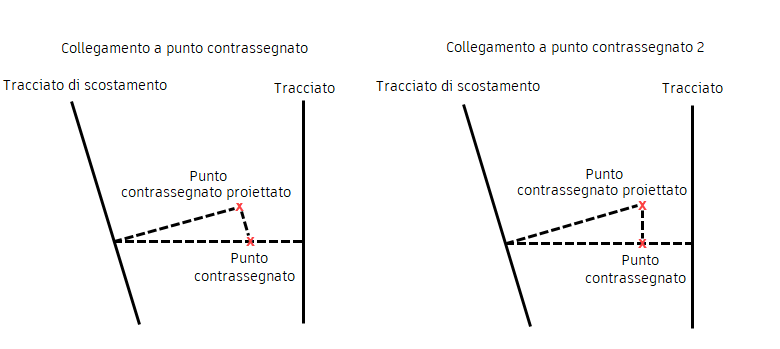

La differenza principale tra i componenti sezione tipo Collegamento a punto contrassegnato 2 e Collegamento a punto contrassegnato è nella loro applicazione, quando il punto contrassegnato si trova su una linea base della sezione tipo con scostamento diversa rispetto al collegamento. Nella figura seguente viene mostrata la differenza tra i due componenti sezione tipo.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza il collegamento tra il punto di associazione e il punto contrassegnato.
Codici punto, collegamento e forma
Nessuno.
Diagramma di codifica
