Esercizio 2: Suddivisione di una particella con un segmento a forma libera

In questo esercizio, si suddividerà successivamente una particella con segmenti che possono essere posizionati lungo qualsiasi linea lotto.

Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di particelle da oggetti AutoCAD.

Creare particelle utilizzando una linea a forma libera

1. Aprire Parcel-1B.dwg, disponibile nella cartella delle Carte di esercitazione.
2. Fare clic sulla scheda Inizio gruppo Crea progetto elenco a discesa Particella Strumenti di creazione particelle Trova.
3. Nella barra degli strumenti Strumenti layout particella, fare clic su Crea forma libera.
4. Nella finestra di dialogo Crea particelle Layout, fare clic su OK.

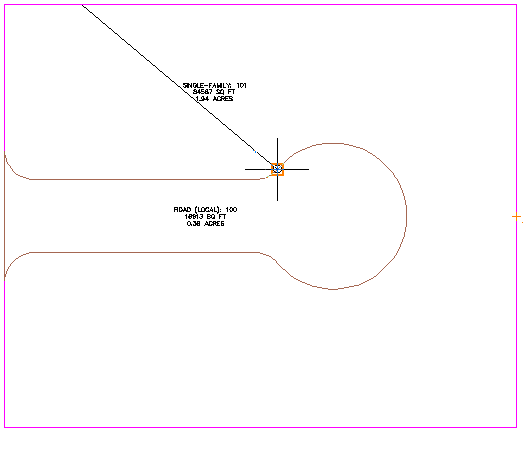

5. Nella Carta, eseguire lo snap sul punto finale illustrato nell'immagine seguente.

   Notare che il lato prospiciente la strada non deve essere specificato.


6. Per specificare la direzione della linea lotto, spostare il cursore rettilineamente verso l'alto ed eseguire lo snap sull'intersezione della linea lotto posteriore.


   La nuova particella viene creata ed etichettata.

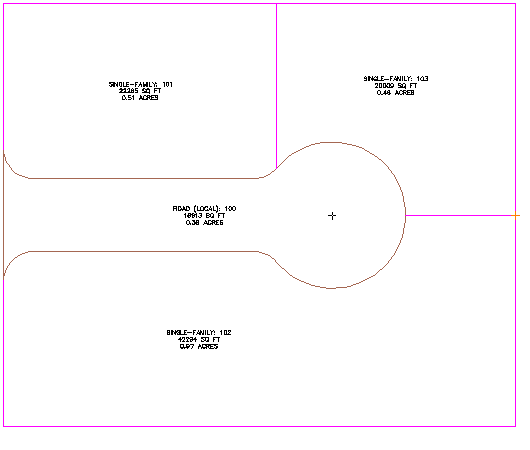

7. Ripetere i passaggi 5 e 6 per creare un'altra linea lotto come illustrato nell'immagine seguente.

8. Premere Esc per terminare il comando.

Per continuare questa esercitazione, passare a Esercizio 3: Suddivisione di una particella con una linea scorrimento.
