In questo esercizio, si configura una cartella in cui vengono memorizzati gli oggetti a cui i collegamenti ai dati fanno riferimento.
La cartella dei collegamenti ai dati contiene tutte le Carte di origine e gli oggetti collegamenti ai dati di un progetto.
Accedere agli strumenti della gestione del progetto in Prospetto
- Aprire la Carta Project Management-1.dwg, che si trova nella cartella delle Carte di esercitazione.

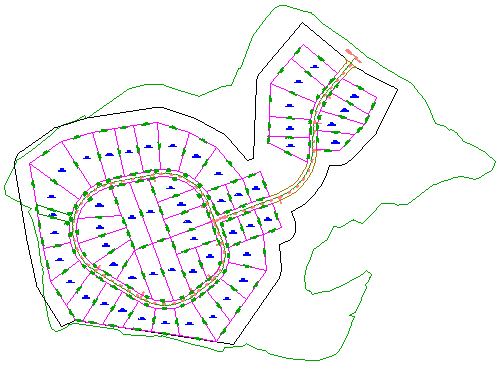

Questa Carta contiene una superficie di terreno esistente, tracciati che rappresentano gli assi delle strade intersecanti e oggetti particella che rappresentano i contorni della proprietà. Negli esercizi seguenti, si creeranno collegamenti ai dati relativi alla superficie e ai tracciati di questa Carta, quindi si farà loro riferimento in una nuova Carta.
- Nella scheda Prospetto dell'Area strumenti, selezionare la Vista principale.
Impostare la cartella di lavoro
- Fare clic con il pulsante destro del mouse sulla raccolta
Collegamenti ai dati. Fare clic su Imposta cartella di lavoro.
La cartella di lavoro è la cartella principale in cui si salvano le cartelle del progetto. In questo esercizio, quale cartella di lavoro si specifica una cartella del disco rigido.
- Nella finestra di dialogo Imposta cartella di lavoro individuare la cartella Civil 3D Projects. Fare clic su Seleziona cartella.
Creare un progetto di collegamenti di dati
- Fare clic con il pulsante destro del mouse sulla raccolta Collegamenti ai dati. Fare clic su Nuova cartella di progetto di collegamenti ai dati.
La cartella specificata è visualizzata nel campo Cartella di lavoro.
- Nella finestra di dialogo Nuova cartella di collegamento ai dati, selezionare la casella di controllo Usa modello di progetto.
- In Cartella dei modelli di progetto, fare clic su
.
- Nella finestra di dialogo Selezionare la cartella dei modelli di progetto selezionare la cartella Civil 3D Project Templates. Fare clic su Seleziona cartella.
- Nella finestra di dialogo Nuova cartella di collegamento ai dati, specificare i parametri seguenti:
- Nome: Tutorial Data Shortcuts Project
- Usa modello di progetto: Selezionato
- Modello di progetto: selezionare _Sample Project
- Fare clic su OK.
- Da Esplora risorse, accedere alla cartella Civil 3D Projects. Esaminare la struttura nella cartella Tutorial Data Shortcuts Project.
La struttura della cartella fornisce posizioni separate per i collegamenti ai dati, per le Carte di origine e per altri dati. Gli oggetti del progetto verranno salvati in queste cartelle nel prossimo esercizio.
Si tratta di un tipico pozzetto per un progetto di Autodesk Civil 3D. Sono fornite le cartelle per molti tipi di documenti tipici di un progetto di ingegneria civile.
Per procedere con questa esercitazione, passare all'Esercizio 2: Creazione di collegamenti ai dati.
