In questo esercizio verranno modificati i tracciati che definiscono la geometria orizzontale di un'intersezione. I tracciati verranno modificati graficamente e mediante parametri, quindi verrà esaminata l'influenza delle modifiche sull'intersezione.
Modificare i parametri dei tracciati di scostamento
- Aprire Intersection-Edit-Horizontal.dwg, che si trova nella cartella delle Carte di esercitazione.

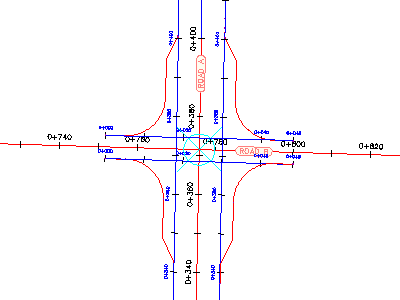

Questa Carta contiene l'intersezione di una strada principale (Road A) e una strada secondaria (Road B).
- I tracciati di scostamento per Road A si estendono per tutta la lunghezza del tracciato dell'asse.
- Il tracciato di scostamento per Road B non si estende oltre le estensioni dell'intersezione.
- I cordoli esterni dell'intersezione dispongono di regioni di allargamento su tutti e quattro gli angoli di Road A.
- Fare clic sul contrassegno dell'intersezione.
La scheda Intersezione viene visualizzata nella barra multifunzione. Il gruppo Modifica dispone di strumenti che possono essere utilizzati per modificare i parametri della geometria orizzontale e verticale dell'intersezione.
- Fare clic sulla scheda gruppo
Trova. I parametri del tracciato di scostamento vengono visualizzati nella finestra di dialogo Parametri scostamento intersezione.
- In Strada secondaria, impostare il Valore di scostamento per entrambi i tracciati di scostamento su 4.000.
Si noti che alla modifica dei valori corrisponde l'aggiornamento dell'intersezione nella Carta.
Modificare i parametri del cordolo esterno dell'intersezione
- Fare clic sulla scheda gruppo Trova.

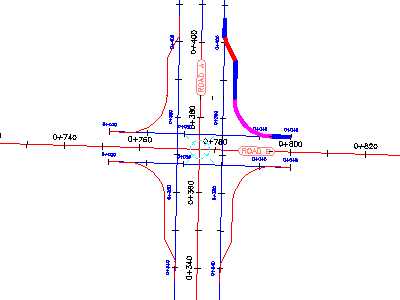

I parametri del tracciato del cordolo esterno dell'intersezione per il quadrante dell'intersezione vengono visualizzati nella finestra di dialogo Parametri cordolo esterno dell'intersezione. Questa finestra di dialogo consente di modificare i parametri di base e dettagli specifici del cordolo esterno dell'intersezione in ogni quadrante dell'intersezione.
Nella Carta, si noti che il cordolo esterno dell'intersezione attualmente selezionato è evidenziato.
- Deselezionare la casella di controllo Amplia corsia di svolta per strada in uscita.

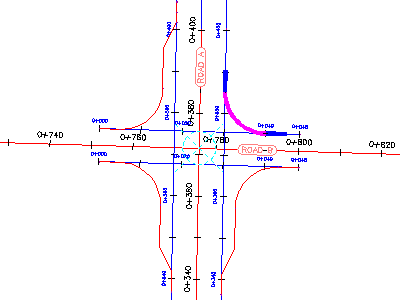

Nella Carta, viene rimossa la regione di allargamento per il quadrante nordorientale.
- In Quadrante intersezione, fare clic su SW - Quadrant.
- Deselezionare la casella di controllo Amplia corsia di svolta per strada in uscita.
Modificare mediante grip un tracciato del cordolo esterno dell'intersezione

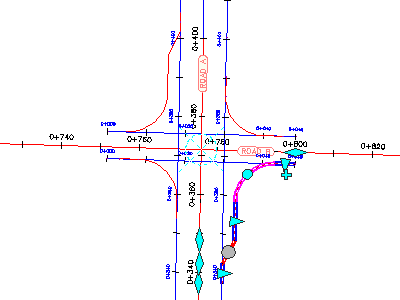

- Nella Carta, selezionare il tracciato del cordolo esterno dell'intersezione sudorientale.
Lungo il tracciato del cordolo esterno dell'intersezione appariranno alcuni grip.
- Nel tracciato Road A, provare ad utilizzare i grip
. Quando si sposta un grip, la regione di allargamento del cordolo esterno dell'intersezione viene aggiornata e i valori vengono aggiornati nella finestra di dialogo Parametri cordolo esterno dell'intersezione.
- Premere ESC.
Modificare mediante grip i tracciati di riferimento

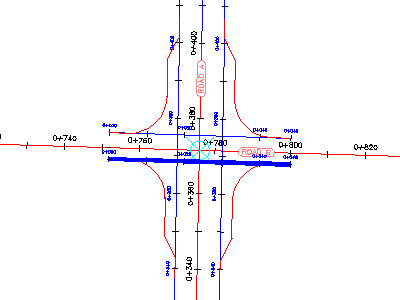

- Selezionare entrambi i tracciati di scostamento lungo Road B.

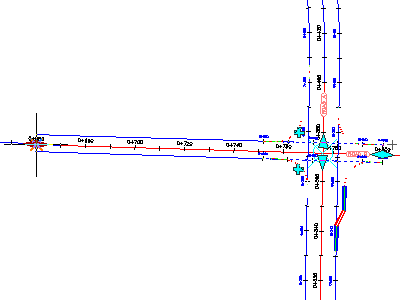

- Fare clic sul grip a sinistra. Trascinare il grip a sinistra. Fare clic accanto alla progressiva 0+660 per posizionare il grip.
Grazie a questa azione, la relazione tra i cordoli esterni dell'intersezione e i tracciati di scostamento viene mantenuta durante lo spostamento dell'intersezione lungo il tracciato di riferimento.
- Premere ESC.

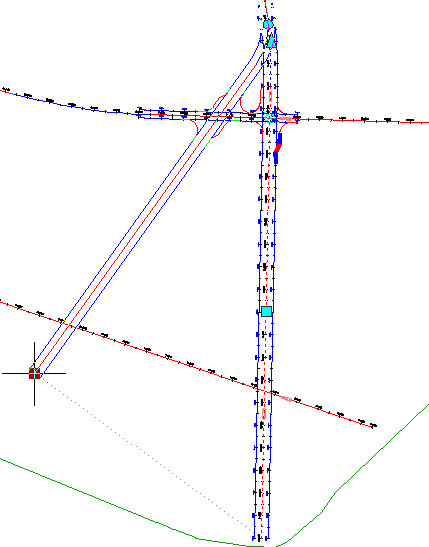

- Eseguire lo zoom in allontanamento sulle estremità di entrambi i tracciati di riferimento.
- Selezionare il tracciato di riferimento di Road A.
- Selezionare il grip in corrispondenza dell'estremità meridionale del tracciato.
- Trascinare il grip a sinistra. Fare clic per posizionare l'etichetta.

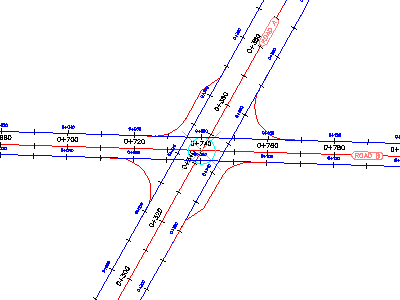

L'intersezione scorre lungo il tracciato di riferimento e di scostamento di Road B. I tracciati del cordolo esterno dell'intersezione e i tracciati di scostamento di Road A si spostano in base al nuovo vertice planimetrico. I parametri di geometria del cordolo esterno dell'intersezione e dei tracciati di scostamento vengono mantenuti.
Per procedere con questa esercitazione, passare all'Esercizio 2: Modifica della geometria verticale di un'intersezione.
