In questo esercizio verrà creato un modellatore di autostrada a doppia carreggiata.
Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di una sezione tipo autostrada a doppia carreggiata.
Creazione di un modellatore per autostrada a doppia carreggiata
- Fare clic sulla scheda
Trova.
- Nella finestra di dialogo Crea modellatore, specificare i parametri seguenti.
- Nome: Divided Highway
- Tipo di linea base: tracciato e profilo
- Tracciato: Centerline (1)
- Profilo: Layout (1)
- Sezione tipo: Divided Highway
- Superficie obiettivo: EG
- Imposta i parametri linea base e regione: deselezionato
Se è deselezionata la casella Imposta i parametri linea base e regione, al modellatore vengono applicate le impostazioni di default di creazione dei modellatori.
- Fare clic su OK.
In questo esercizio viene utilizzato il file Corridor-3a.dwg dell'esercizio precedente. In alternativa, è possibile aprire il file Corridor-3b.dwg dalla cartella delle Carte di esercitazione.

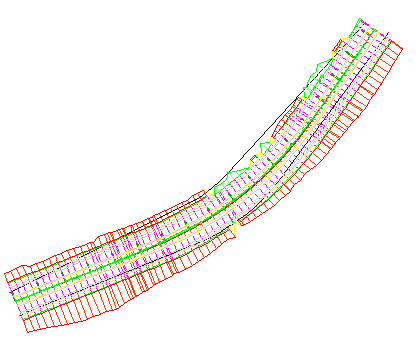

Il tipo di modellatore creato dovrà essere simile a quello mostrato di seguito:
Per continuare con l'esercitazione successiva, passare a Visualizzazione e modifica delle sezioni di un modellatore
