In questo esercizio, si apprenderà a ridisporre le etichette nelle finche dati.
Le etichette delle finche dati possono sovrapporsi tra loro se i punti a cui si riferiscono sono vicini. In questo esercizio, si imparerà come sfalsare una serie di etichette in una finca dati, quindi a spostare le singole etichette di finca dati in posizioni specifiche.
Questo esercizio è la prosecuzione dell'Esercizio 1: Aggiunta di finche dati ad una vista profilo.
Sfalsare le etichette di finca dati
- Aprire Profile-6B.dwg, che si trova nella cartella delle Carte di esercitazione.

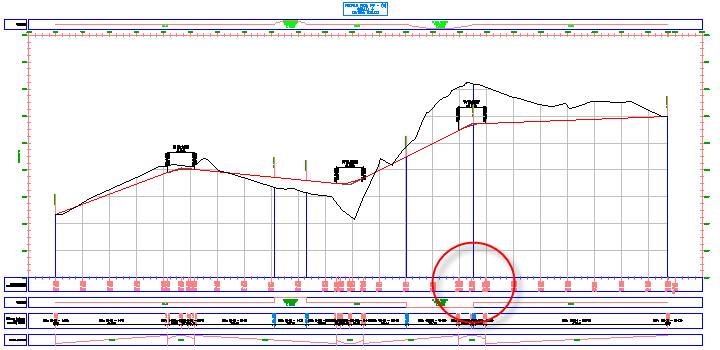

Le finche dati nella parte inferiore della vista profilo PV - (3) annotano la geometria orizzontale e verticale del tracciato della strada proposta e la quota altimetrica di ogni profilo alle progressive principali.
- Eseguire lo zoom avanti all'area seguente.

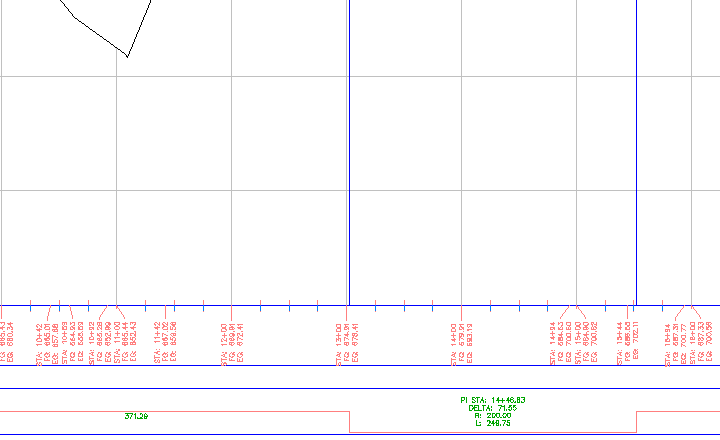

In quest'area le etichette delle geometrie orizzontale e verticale si sovrappongono.
- Selezionare una delle etichette di geometria in questa finca. Fare clic con il pulsante destro del mouse, Fare clic su Proprietà.
- Nella tavolozza Proprietà, in Sfalsamento, specificare i parametri seguenti:
- Sfalsamento automatico: Sfalsa entrambi i lati
- Sfalsa altezza linea: 0.0250

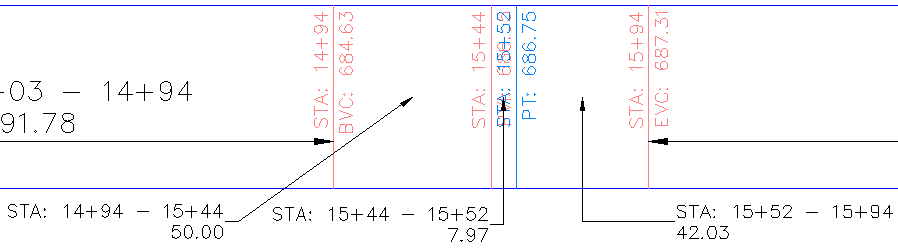

Le etichette della finca sono spaziate uniformemente lungo la finca dati e le linee direttrice vengono create ai punti di ancoraggio dell'etichetta.
Spostare le etichette di finca dati

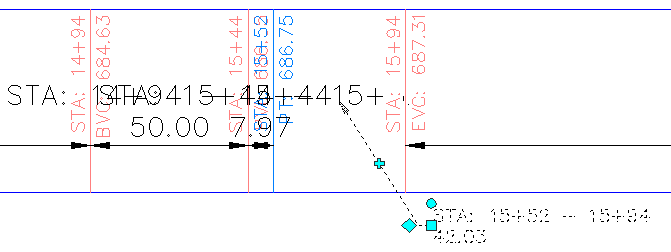

- Nella finca dati inferiore, fare clic tenendo premuto il tasto Ctrl sull'etichetta seguente.

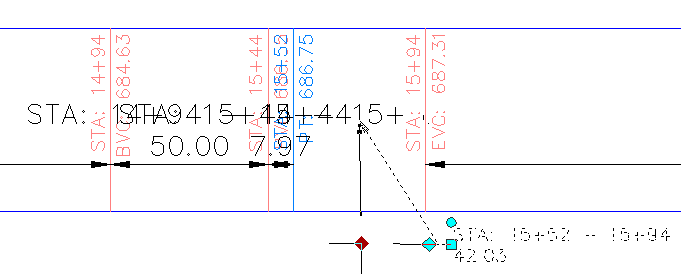

- Trascinare il grip verso il basso e a destra. Fare clic per fissare la posizione dell'etichetta.

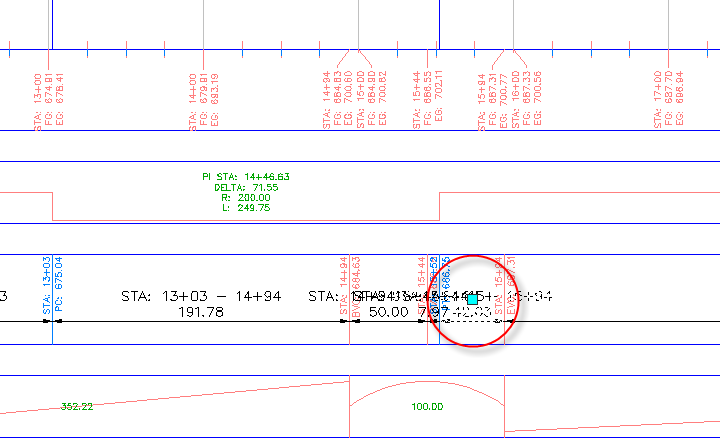

- Fare clic sul grip
. Trascinare il grip a sinistra. Fare clic per posizionare l'etichetta. Un nuovo vertice viene aggiunto alla linea direttrice dell'etichetta.
- Ripetere i passaggi da 1 a 3 per spostare le etichette che si trovano a sinistra di quella appena spostata.
Per procedere con questa esercitazione, passare all'Esercizio 3: Modifica dello stile di una finca dati.
