Informazioni sui miglioramenti apportati alle reti in pressione.
Novità della versione 2024.1
- È stata migliorata la modifica dei rami in modo che sia meno probabile che i rami vengano dissociati dai relativi tracciati rami sottostanti.
- Sono stati aggiunti messaggi di avviso che vengono visualizzati quando lo stato del ramo non è corretto dopo la modifica del ramo.
- È stata aggiunta la possibilità di spostare e ruotare i rami in pressione utilizzando i comandi MOVE e ROTATE di AutoCAD senza dissociarsi dai tracciati dei rami sottostanti.
- Il tracciato di riferimento della condotta adiacente viene ora utilizzato automaticamente quando si aggiungono nuove parti ad un ramo.
- È stata aggiunta la possibilità di visualizzare le informazioni relative alle condotte in pressione connesse nelle etichette di finca della vista profilo per raccordi e apparecchiature accessorie.
Nell'illustrazione che segue viene mostrata la finestra di dialogo visualizzata quando si seleziona l'opzione Testo di ogni elemento nella finestra di dialogo Composizione stile etichetta quando si compone uno stile finca rete in pressione per raccordi e apparecchiature accessorie.
- È stata aggiunta la possibilità di sfalsare le etichette della rete in pressione nelle finche della vista profilo.
Nella finestra di dialogo Proprietà vista profilo, nella scheda Finche, aggiungere una finca rete in pressione e utilizzare le opzioni nella colonna Sfalsa etichette per controllare la modalità di sfalsamento delle etichette.
- È stata aggiunta la possibilità di aggiungere le informazioni del gruppo proprietà per le condotte in pressione connesse ad un raccordo o ad un'etichetta apparecchiature accessorie.
- Le apparecchiature accessorie ora vengono allineate automaticamente alla quota altimetrica delle condotte connesse quando il profilo del ramo viene aggiornato.
- È stata aggiunta la possibilità di passare automaticamente da un raccordo a T ad un raccordo a T a 45° quando l'angolo di connessione viene modificato mediante lo scorrimento del raccordo a T o del raccordo a T a 45°o il trascinamento del ramo laterale mediante il secondo grip di controllo.
Nota: L'elenco parti corrente deve contenere le parti applicabili per abilitare lo scambio automatico.
Novità della versione 2024
- Sono stati aggiunti i seguenti miglioramenti relativi agli stili:
- È stata aggiunta la possibilità di specificare un blocco definito dall'utente per la visualizzazione delle curve verticali nella vista piana. Per ulteriori informazioni, vedere Scheda Planimetria (finestra di dialogo Stile raccordo).
- È stata aggiunta la possibilità di visualizzare un modello di tratteggio per i raccordi e le apparecchiature accessorie della rete in pressione nella vista piana. Per ulteriori informazioni, vedere Scheda Visualizzazione (finestra di dialogo Stile raccordo) e Scheda Visualizzazione (finestra di dialogo Apparecchiature accessorie).
- È stato aggiunto un supporto che include opzioni di messa in scala aggiuntive per i blocchi definiti dall'utente nella vista piana per i raccordi e le apparecchiature accessorie, in modo da creare una corrispondenza con le opzioni disponibili nella vista profilo. Per ulteriori informazioni, vedere Scheda Planimetria (finestra di dialogo Stile raccordo) e Scheda Planimetria (finestra di dialogo Stile apparecchiature accessorie).
- È stata aggiunta la possibilità di specificare un blocco definito dall'utente per la visualizzazione delle curve verticali nella vista piana. Per ulteriori informazioni, vedere Scheda Planimetria (finestra di dialogo Stile raccordo).
- È stata aggiunta la seguente modalità di layout:
- Ora l'angolo viene calcolato automaticamente all'aggiunta di raccordi di diramazione. Quando si esegue il layout di un ramo e lo si associa ad un altro ramo con un angolo come mostrato qui sotto, se nell'elenco parti è presente un raccordo a Y, viene aggiunto tale raccordo anziché uno a T.
- È stata aggiunta la rotazione automatica dei raccordi di derivazione per garantire l'allineamento con i rami con derivazione. Nelle seguenti figure viene illustrata una condotta associata ad un raccordo di derivazione nella vista profilo. Quando l'angolo della condotta viene modificato nella vista profilo, l'angolo del raccordo viene corretto. Le modifiche possono essere visualizzate sia nella vista piana sia nella vista profilo.
- È stata aggiunta la possibilità di connettere un ramo ad un raccordo a T, a Y o a croce esistente su un altro ramo.
- È stato aggiunto <Questo ramo> come opzione nell'elenco Tracciato di riferimento quando si crea una nuova rete in pressione o un nuovo ramo.
Per ulteriori informazioni, vedere Finestra di dialogo Crea rete di condotte in pressione.
- Ora l'angolo viene calcolato automaticamente all'aggiunta di raccordi di diramazione. Quando si esegue il layout di un ramo e lo si associa ad un altro ramo con un angolo come mostrato qui sotto, se nell'elenco parti è presente un raccordo a Y, viene aggiunto tale raccordo anziché uno a T.
- È stato aggiunto il seguente funzionamento di modifica:

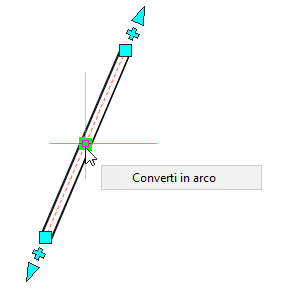

- È stata aggiunta la possibilità di convertire un segmento di linea del ramo in un arco o un segmento di arco in una linea.

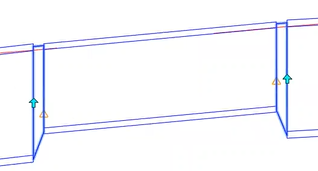

- È stato aggiunto il grip Inverti sui riduttori nelle reti in pressione nella vista profilo.
Riduttori nella vista profilo prima dell'inversione Riduttori nella vista profilo dopo l'inversione
- È stata aggiunta la possibilità di unire due reti in pressione utilizzando il comando Unisci reti in pressione. Per ulteriori informazioni, vedere Come unire le reti in pressione.
- È stata aggiunta la possibilità di convertire un segmento di linea del ramo in un arco o un segmento di arco in una linea.
- È stato aggiunto il seguente miglioramento per i collegamenti ai dati della rete in pressione:
- È stata migliorata la variabile di sistema esistente PipeNetworkSyncMode, che ora controlla la sincronizzazione delle parti della rete in pressione e delle parti della rete a gravità. Per ulteriori informazioni, vedere Variabile di sistema PipeNetworkSyncMode.
