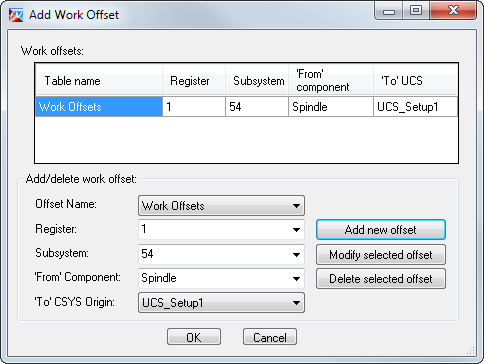

Usare la finestra di dialogo Aggiungi offset di lavoro per specificare gli offset codice G di lavoro VERICUT, che determina dove sono i punti di contatto del codice G.
Gli offset di lavoro definiti al momento vengono visualizzati nella sezione Offset di lavoro.
Per usare la finestra di dialogo Aggiungi offset di lavoro:
- Nell'elenco Nome offset, selezionare un'opzione per determinare il tipo di tavola offset per determinare il Nome tavola. Selezionare tra:
- Offset di lavoro — Salvare i valori offset (offset origine) del sistema di coordinate di lavoro.
- Zero programma — Specificare la posizione zero programma del file programma NC del codice G, tenendo conto della compensazione lunghezza utensile.
- Se viene selezionato Offset di lavoro, inserire l'offset dell'azzeramento corrispondente nel campo Registro (come ad esempio 54 per G54, o 55 per G55)
- Nel campo Sottosistema, inserire l'ID del sottosistema macchina definito nel file macchina VERICUT.
- Nell'elenco "Da" componente, selezionare il componente macchina VERICUT che rappresenta il valore Da punto per determinare l'offset zero programma.
- Nell'elenco "A" origine CSYS, selezionare il UCS FeatureCAM che rappresenta l'origine del programma NC. Questo è di solito il nome del setup.
- A:
- creare un nuovo offset che usi i valori inseriti, fare clic su Aggiungi nuovo offset.
- sovrascrivere l'offset selezionato con i valori inseriti, fare clic su Modifica offset selezionato.
- cancellare l'offset selezionato, fare clic su Elimina offset selezionato.
- Fare clic su OK per chiudere la finestra di dialogo e salvare le modifiche.
