- Fare clic sul passo Feature
nel pannello Passi.
In questo modo viene visualizzato il wizard Nuova feature.

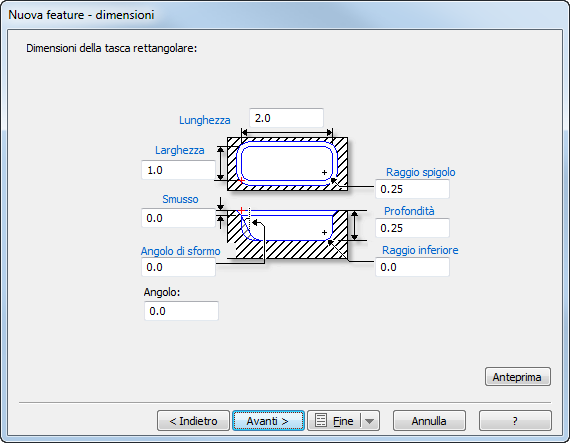

- Selezionare Tasca rettangolare e fare clic su Avanti per aprire la pagina Nuova feature - Dimensioni. Inserire i seguenti attributi:
- Lunghezza — Inserire la dimensione X della feature.
- Larghezza — Inserire la dimensione Y della feature.
- Profondità — Inserire la distanza di taglio nel materiale in Z.
- Raggio spigolo — Inserire il raggio per tutti e quattro gli spigoli della tasca rettangolare.
- Smusso — A scelta inserire la profondità di uno smusso a 45
tagliato sul bordo superiore della feature. Lasciare questo valore come da impostazione predefinita, 0, per nessuno smusso.
- Angolo di sformo — Impostare a scelta un angolo per la parete della feature. Usare solo numeri positivi.
- Raggio inferiore — A scelta impostare un raggio inferiore per la feature. Il raggio corrisponde alla forma dell'utensile di taglio. Come impostazione predefinita, il materiale viene fresato usando una fresa a fondo piano, eseguendo passate a gradini quando ci si avvicina al raggio. Poi viene eseguita una passata di sgrossatura e finitura con la fresa arrotondata. Il valore predefinito è 0 e taglia uno spigolo squadrato.
- Fare clic su Avanti per aprire la pagina Nuova Feature - Posizione.
- Fare clic su Avanti per aprire la pagina Nuova Feature - Strategie.
- Fare clic su Avanti per aprire la pagina Nuova Feature - Operazioni.
- Fare clic su Avanti per aprire la pagina Nuova Feature - Utensile di default per la prima operazione.
- Fare clic su Avanti per aprire la pagina Nuova Feature - Avanzamento/Velocità per la prima operazione.
- Se si ha più di un'operazione, facendo clic su Avanti si apre la pagina Nuova Feature - Utensile di default per la successiva operazione. Se non si hanno ulteriori operazioni, facendo clic su Avanti si apre la pagina Nuova Feature - Sommario.
- Fare clic su Fine per creare la feature e uscire dal wizard o fare clic su Indietro per ritornare alle pagine precedenti.
Suggerimento: Se un campo dimensione ha un'etichetta blu, è possibile fare clic e "scegliere" la dimensione dagli oggetti all'interno della finestra grafica.
Nota: Si può modificare la feature più avanti.
Se si vuole che la parete della feature abbia una sezione trasversale speciale:
- Dopo che è stata creata la feature, aprire la finestra di dialogo Proprietà Feature e fare clic sulla scheda Dimensioni.
- Fare clic sul pulsante Sezione X per aprire la finestra di dialogo Selezionare curva laterale.
- Selezionare la curva che si abbina alla forma della sezione trasversale.
- Fare clic su OK.
