Per ottenere il codice NC per la macchina:

HyperTerminal

HyperTerminal è semplice da usare per inviare e ricevere il codice NC dalla macchina. La prima volta che si usa HyperTerminal, impostare un'icona per la comunicazione con la macchina utensile. Tutti i parametri per la comunicazione della macchina solo collegati al collegamento a icona creato. In sessioni successive, si deve solo fare clic due volte sull'icona invece di inserire di nuovo le impostazioni di comunicazione.

1. Lanciare Hyperterminal dal menu Inizio.
2. Fare clic due volte sull'icona Hypertrm.exe . Si può vedere o meno l'estensione .exe in base alla configurazione del computer.
3. Potrebbe essere necessario installare un modem. Se non se ne possiede uno, fare clic su No e impostare un'icona di comunicazione.
4. Inserire un nome per l'icona e scegliere un'icona dal gruppo.
5. Fare clic su OK.
6. Impostare il riquadro a elenco in fondo allo schermo Diretto su COM1 (o qualsiasi porta si comunichi attraverso). Fare clic su OK e si visualizza il riquadro delle proprietà di comunicazione.
7. La macchina utensile dovrebbe avere impostazioni di comunicazione raccomandate. Se è quello il caso, usare qui quelle impostazioni.
8. Fare clic su OK. HyperTerminal è configurato per comunicare con la macchina.

Può anche essere necessario rivedere come inviare e ricevere i file dalla macchina.

Cavi

È necessario un cavo di adattamento RS-232 per connettere il computer al cavo di comunicazione che porta alla macchina CNC. Il cavo di adattamento può anche essere usato per connettere il computer all'estensore della porta seriale (commutatore seriale ABC). Il cavo di adattamento può essere connesso nella porta COM1 o COM2 nella parte posteriore dell'unità principale.

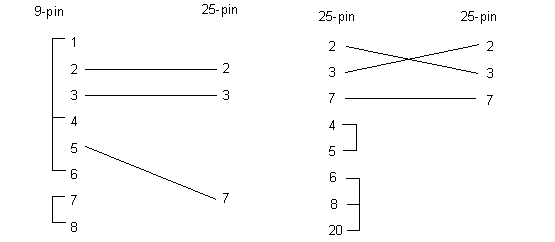

Nota: Il cavo può essere un connettore a 9-pin o a 25-pin all'estremità del computer. Il manuale contiene un'illustrazione del pattern di elettroerosione richiesto per il cavo.

Pinout porta seriale

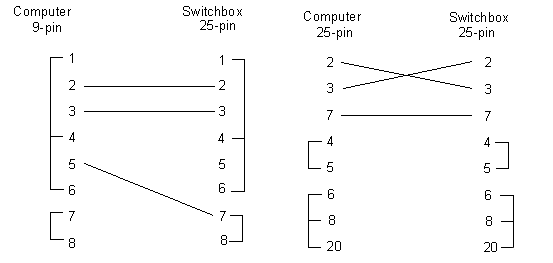

I cavi di comunicazione necessari per connettere il computer a qualsiasi dispositivo o controllo CNC possono essere creati con parti disponibili nella maggior parte dei negozi di fornitura elettronica. Le funzioni pin per una porta standard a 25-pin RS-232 e una porta standard a 9-pin RS-232 sono mostrate sotto. Controllare il manuale del proprietario del computer per le informazioni corrette.
