Differenze pre-foro
Esistono alcune differenze di funzionamento per l'operazione Pre-foro con i percorsi utensile NT rispetto ai percorsi utensile tradizionali.
- Si può usare un'operazione Pre-foro con il percorso utensile NT Zigzag. Non è disponibile per il percorso utensile tradizionale Zigzag.
- Con i percorsi utensile NT, la rampa zigzag viene disattivata automaticamente quando si sta usando l'operazione Pre-foro. Questa operazione non è supportata per percorsi utensile a Spirale ed è necessario impostare Max. angolo rampa su 0 per disattivare la rampa a zigzag quando si usa un'operazione di pre-foratura.
- L'operazione Pre-foro per i percorsi utensile NT include le parti superiori di isole multi altezza (non supportate dai percorsi utensile originali).
- Il percorso utensile Spirale tradizionale supporta i punti di affondamento manuali per posizioni di pre-foratura usando l'attributo Punto affondamento. I percorsi utensile NT supportano solo posizioni automatiche.
Differenze passo laterale
Esistono differenze negli attributi disponibili per i percorsi utensile NT sulla scheda Passo laterale della finestra di dialogo Proprietà feature:
Esistono due tipi di opzioni Tipo rampa per i percorsi utensile NT:
- Ammorbidisci — È simile alla tradizionale opzione del percorso utensile Tipo S
- Diretto — È simile alla tradizionale opzione del percorso utensile Linea.
Si possono specificare opzioni Svincolo in entrata e Svincolo in uscita per i percorsi utensile NT:
I percorsi utensile NT hanno un'opzione Attacco dall'esterno. Questa opzione aggiunge automaticamente uno svincolo in entrata molto piccolo ogni volta che l'utensile affonda fuori dal grezzo. Quando si seleziona questa opzione, le opzioni svincolo in entrata vengono disattivate. Deselezionarla per specificare manualmente lo svincolo in entrata come linea, arco e/o estensione del percorso utensile.
Feature tasca:
Per una feature Tasca, il percorso utensile scanalatura taglia seguendo gli offset invece di una linea retta. Esistono minori affondamenti che con i percorsi utensile tradizionali.

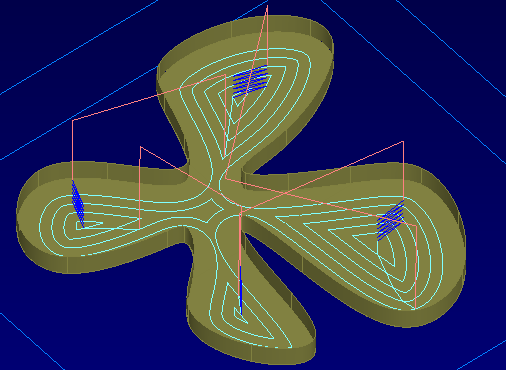

Esempio di percorso utensile tradizionale:

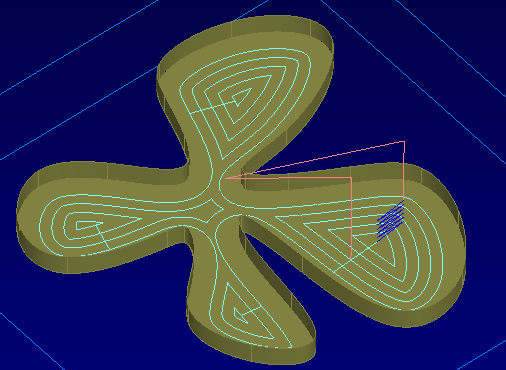

Esempio di percorso utensile NT:
Feature sporgenza
Per una feature sporgenza, il percorso utensile ha molte meno uscite e affondamenti in corrispondenza del bordo del grezzo.

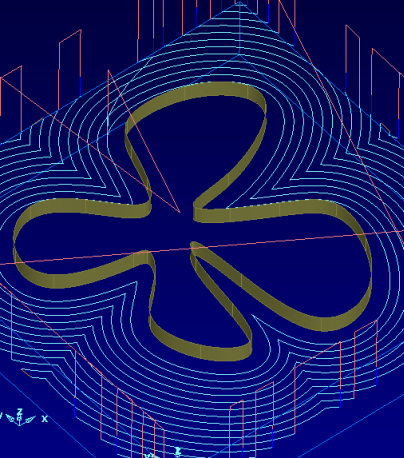

Esempio di percorso utensile tradizionale:

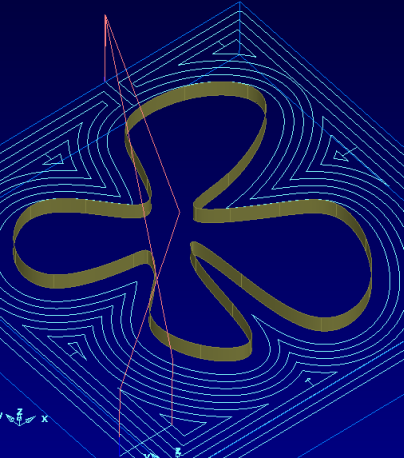

Esempio di percorso utensile NT:
Altre differenze
Sulla scheda Fresatura, i percorsi utensile NT hanno un attributo Passo laterale rapido, che gestisce quando uscire e affondare sui passi laterali sporgenza. Questa è una distanza assoluta e sostituisce l'attributo Minima distanza rapida % usato dai percorsi utensile tradizionali.
Si può usare la finestra di dialogo Opzioni output per gestire come vengono elaborati i punti di un percorso utensile nel programma NC. Per le feature 2.5D, questa finestra di dialogo è disponibile solo per i percorsi utensile NT.
Usare le opzioni Minimizza uscita utensile con i percorsi utensile NT offre risultati migliori di quelli dei percorsi utensile tradizionali.
