Informazioni sulle modalità di simulazione

Usare la scheda Home > Simulazione > Modalità simulazione per selezionare il tipo di simulazione.

Sono disponibili le seguenti modalità di simulazione:

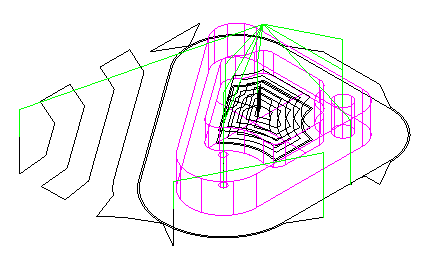

Percorso utensile

Vengono disegnate le linee che rappresentano il centro della punta dell'utensile. Questo metodo di simulazione è di solito il più veloce.

I colori predefiniti sono:

	Movimenti rapidi (G0)
	Le linee e archi del percorso utensile (G1,G2,G3)
	Movimenti Indice
	Percorsi utensile Programma partline
	Rampe e svincoli

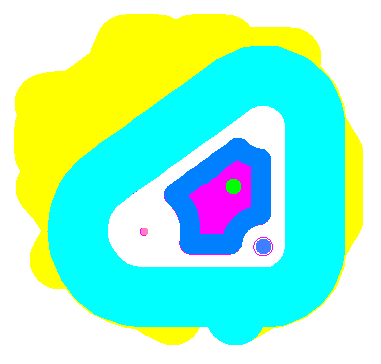

2D

Per la tornitura, questo stile mostra una sezione trasversale della parte. Per la fresatura questo stile mostra una vista piana (dall'alto) della parte, con ciascun utensile mostrato in un colore diverso.

3D

Questo stile mostra un render tridimensionale ombreggiato del grezzo iniziale e simula la rimozione di materiale in 3D. Si può visualizzare a scelta la pinza. Qualsiasi tallonamento causato dall'interferenza della pinza o dall'utensile che colpisce la parte durante un movimento rapido è visualizzata in rosa. Per la simulazione di tornitura una vista in sezione a 3/4 è disponibile a scelta per visualizzare i taglio del diametro interno.

RapidCut 3D

Mostra una simulazione molto veloce di un lavoro di fresatura a 3 assi. Si può anche usare con la fresatura asse 2.5, ma lavora meglio per la fresatura 3 assi.

Nella simulazione RapidCut l'utensile non è animato, ma sono visualizzati direttamente i risultati della simulazione. Per la maggior parte delle parti, la simulazione impiega solo alcune secondi per essere completata.

Non è possibile utilizzare la simulazione RapidCut per parti di tornitura, parti indicizzate o parti a 5 assi. Le sottosquadre non sono supportate e la simulazione non rileva se la lunghezza di taglio è insufficiente o i tallonamenti della pinza utensile.

Se si è impostato un punto di rottura, il risultato della simulazione è eseguito fino al punto di rottura. Se non si è impostato un punto di rottura, allora viene simulato l'intero programma NC. Il dispositivo di scorrimento della barra degli strumenti di simulazione influenza anche la visualizzazione. Se il dispositivo di scorrimento è tutto a destra, viene visualizzato solo il risultato finale della simulazione. Posizionare il dispositivo di scorrimento a sinistra per vedere risultati intermedi.

Suggerimento: Si può usare RapidCut per muoversi velocemente a un punto e poi usare la simulazione 3D per vedere una parte della simulazione in maggiore dettaglio. È possibile modificare la modalità di simulazione quando viene messa in pausa la simulazione.

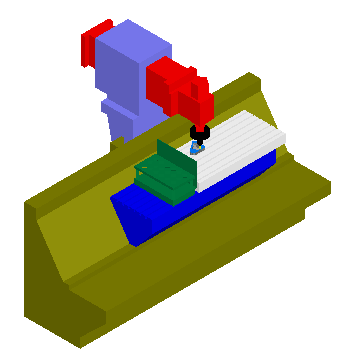

Simulazione Macchina

Visualizza il movimento dell'intera macchina utensile.
