Selezionando Taglio trocoidale è possibile rilevare ed evitare il sovraccarico dell'utensile. Quando l'utensile si avvicina ad una situazione di sovraccarico, FeatureCAM inserisce automaticamente un percorso trocoidale per eliminare il sovraccarico. Questo avviene negli spigoli, in canali stretti, gole e il primo taglio di un percorso utensile offset che è, in effetti, un canale stretto.
Poiché un po' di sovraccarico dell'utensile può essere accettabile, si può controllare il Taglio trocoidale con l'attributo Evita sovraccarico (% passo laterale). Questa è la percentuale di sovraccarico concessa per il passo laterale esistente. Perciò, se si usa un passo laterale di 10 mm e Evita sovraccarico (% passo laterale) di 10%, i movimenti trocoidali non iniziano a comparire fino a che non si eccede una condizione di sovraccarico di 10% (o 1 mm).

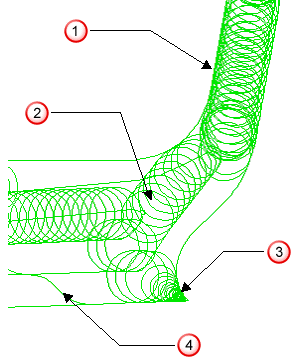

Guardare in dettaglio al percorso utensile tipico:
- Canale
- Primo taglio
- Spigolo netto
- Collegamento morbido
Guardando uno spigolo in dettaglio è possibile vedere i percorsi trocoidali più facilmente:
