Creare sistemi di coordinate per un'origine globale dai setup sulle parti posizionate

Se si vuole usare il Setup di una parte che è stata posta sul pallet per sistemare altri Setup della parte, usare il seguente procedimento:

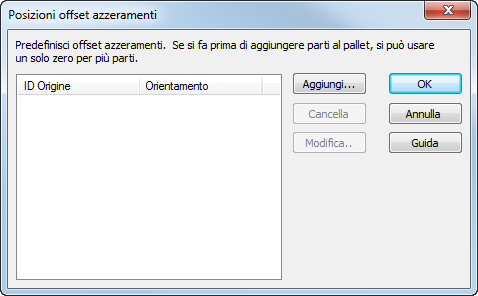

1. Aprire la finestra di dialogo Posizioni offset azzeramenti in uno dei seguenti modi:



   • Fare clic sul passo ID Origine nel riquadro Passi.
   • Fare clic sul pulsante Origini nella finestra di dialogo Pallet ordinamento lavorazioni.
2. Fare clic sul pulsante Aggiungi. Si apre il wizard Posizione azzeramenti.
3. Selezionare Crea azzeramento attrezzatura all'origine di un setup e fare clic su Avanti.

   Si apre la pagina Seleziona azzeramento setup.

4. Fare clic sul Setup di cui si vuole usare l'origine e fare clic su Avanti.

   Si apre la pagina ID Origine.

5. Inserire ID Origine per usare la prima faccia. Probabilmente non si deve cambiare il valore predefinito perché era stato impostato quando si è posizionata la prima parte.
6. Se si vuole impostare l'origine di ciascuna faccia nello stesso punto, selezionare Stessa origine per ogni orientamento.
7. Se si vuole usare un'origine diversa per ogni faccia, selezionare Incrementa l'origine per ogni orientamento.
8. Fare clic sul pulsante Fine.

   Vengono visualizzati nella finestra grafica gli offset origine creati su ciascuna faccia del pallet con il simbolo .

   La finestra di dialogo Posizioni offset azzeramenti elenca gli ID delle origini create.

9. Fare clic su OK per accettare.

   Le facce a cui si applicano sono mostrate al di sotto degli ID delle origini.

10. Fare clic su OK per accettare le impostazioni e chiudere la finestra di dialogo Pallet ordinamento lavorazioni.
